BH分析仪- 兴力高

产品特点

频率带10Hz～10MHz

标配脉冲（Duty 50）励磁信号输出功能

测试画面及测试数据直接保存到USB端口

16bits数模分解，8192点波形描绘

各类选用件顺序开发中

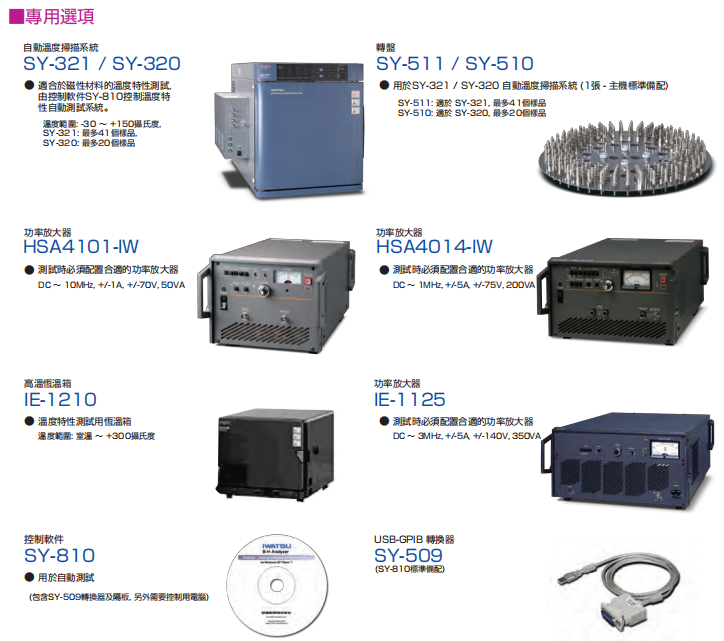

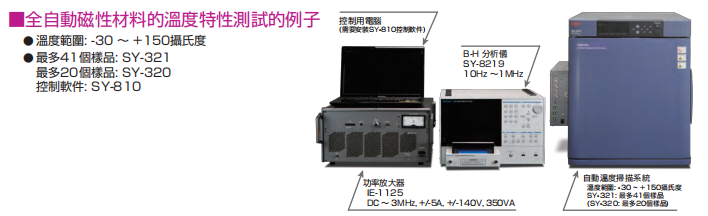

开发预定：功率放大器、直流叠加电源、单板测试夹具、低频测试功能、自动温度测试系统

主要功能

超低测试频率10Hz～10MHz（SY-8218）。本机具备无论是研究开发，还是生产检验所需要的超低测试频率带低，并为新型磁性材料预留了空间（SY-8219：10Hz～1MHz）。

使用同周多点时间采样及高分辨率（16bits）数模转换技术，并通过以傅里叶转换理论为基础的频率误差补偿（交叉功率法—CROSS-POWER Method）。

可存储一次（一组）测试的波形，并在之后测试过程中以对比组的形式显示出来，方便评价材料变化或批次变化。

	SY-8218	SY-8219
测试方式	CROSS-POWER 方式（IEC62044-3 标准）
测试模式	B-H 测试、Pc 测试、μ 测试
测试项目	特性值： B-H 测试：更大磁通密度（Bm）、剩磁（Br）、更大磁场强度（Hm）、矫顽力（HC）、矫顽比（Br/Bm）、振幅比磁导率（μa）、功率损耗（Pc、Pcv、Pcm）、电流电压相位差（θ）、总磁通变化（2φm） Pc 测试：更大磁通密度（Bm）、剩磁（Br）、更大磁场强度（Hm）、矫顽力（Hc）、振幅比磁导率（μa）、功率损耗（Pc、Pcv、Pcm）、电流电压相位差（θ）、视在功率（VA） μ 测试：更大磁通密度（Bm）、更大磁场强度（Hm）、阻抗磁导率（μz）、复数磁导率（μ'、μ"）、振幅比磁导率（μa）、功率损耗（Pc）、电流电压相位差（θ）、损耗系数（tan δ）、电感值（L）、电阻值（R）、阻抗值（Z）、品质因数（Q）
波形	B-H 曲线、励磁电流 / 感应电压 / 磁场 / 磁通密度的波形
测试频率	1Hz～10MHz	1Hz～1MHz
磁场信号检测	无感电阻两端压降法，更大信号检测电流 +/-6A
磁通信号检测	感应电压检测线圈两端压降法，更大信号检测电压 +/-200V
数模转换	分辨率 16 位（8192 点 / 周期）
样品连接方式	双线圈法或单线圈法
显示方式	彩色液晶显示（800x600）
电源	AC100V～240V，50/60Hz，消耗功率约 130VA MAX.
重量及尺寸	主机约 12.5kg，420W x266H x480L，各 +/- 2mm（不含突出部）
外接端口	USB（数据存储）

B-H分析仪产品手册.pdf

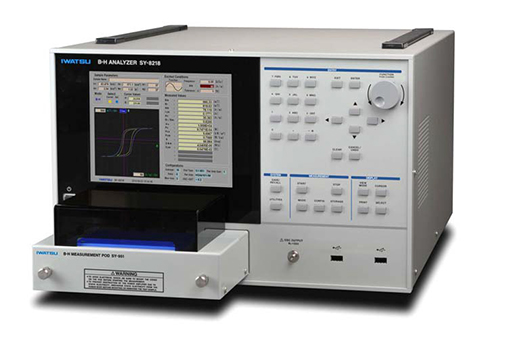

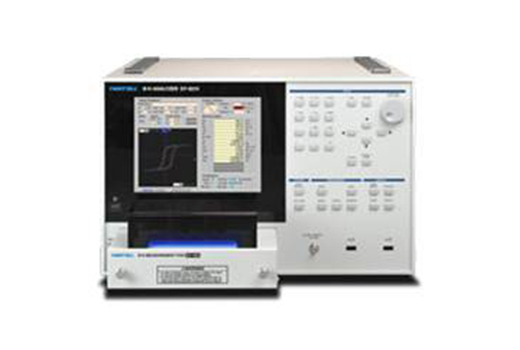

BH分析仪 SY-8218/SY-8219
