TFB500/TFB1000为50Ω终端负载和1kΩ终端负载，符合EN/IEC61000-4-4，可承受更高8KV的脉冲电压，工作带宽400 MHz。

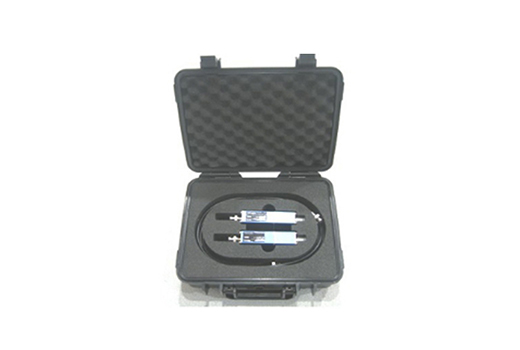

TFB500/TFB1000脉冲群/EFT脉冲校验套件通过阻抗配比来分压和衰减高压信号，使信号波形衰减到示波器可接受的检测范围内，主要应用于工业电磁兼容领域抗扰度试验，主要用于定期对脉冲群发生器，抗扰度测试仪等测试系统本身的校验，保证发生器输出的波形正确，以保证测试系统良好的性能和测试精度，校验套件与所有脉冲群/EFT发生器兼容。TFB500/TFB1000为50Ω终端负载和1kΩ终端负载，符合EN/IEC61000-4-4，可承受更高8KV的脉冲电压，工作带宽400 MHz。
| 技术参数 | |
| 标准 | IEC/EN61000-4-4,ISO7637.2-p3 |
| 标称衰减量 | 54 dB(TFB500),60 dB(TFB1000) |
| 标称电压比 | 500:1(TFB500),1000:1(TFB1000) |
| 阻抗 | TFB500输入50 Ω@输出50 Ω |
| TFB1000输入1000 Ω@输出50Ω | |
| 输出阻抗 | 50 Ω |
| 更大脉冲电压 | 8 kV |
| -3dB带宽 | 400 MHz |
| 输入端口 | BNC(公) |
| 输出端口 | BNC(母) |
| 运行条件 | |
| 运行温度 | 15-35℃ |
| 空气湿度 | 45%-75% |
| 空气压力 | R150 T86-106 kPa |
| 机械参数 | |
| 尺寸 | 131×25×25 mm |
| 重量 | 约140g |
