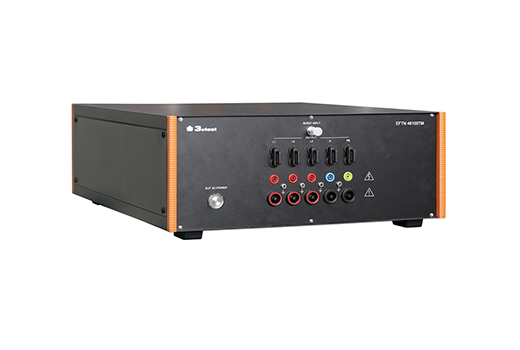

EFTN 48100TM为满足IEC 61000-4-4要求的手动三相耦合/去耦网络，具有可靠性好、性能稳定、使用方便等特点。 更大带载能力：AC 480 V，100 A。
EUT 供电电源高到480 VAC
供电电流能力为100 A
更高脉冲电压可达4KV
手动选择耦合去耦路径
符合下列标准
IEC/EN 61000-4-4
GB/T 17626.4
IEC 61000-6-1
IEC 61000-6-2
应用领域
通讯
信息技术
电信
军用
医疗
航空
广播电视
新能源电力
铁路
新能源汽车
| 技术参数 | |
| EUT(供电)电压 | 480VAC |
| EUT电流 | Max.100A持续 |
EFT/burst脉冲峰值 电压 | Max4 kV |
| 耦合路径 | L1、L2、L3、N、PE任意耦合 |
| 耦合投切方式 | 手动投切 |
| 耦合电容 | 33 nF |
EUT注入端的残余脉 冲电压 | 不超过施加试验脉冲电压的10% |
| 接地装置 | 接地线缆 |
| EFT注入端口 | 同轴线缆 |
| 通用参数 | |
| 机箱尺寸 | 4U 450 mm×192 mm×610 mm |
仪器重量 | 约35kg |
环境温度 | 15℃~35 ℃ |
相对湿度 | 45%～75% |
气压范围 | 86 kPa~106 kPa |
| 随机标配 | 测试线、EUT电源注入线、接地线、同轴线、说明书、校准报告 |
| 选配器件 | |
| TFB 500 | 50Ω终端负载，衰减比500:1 |
| TFB 1000 | 1000Ω终端负载，衰减比1000:1 |
| 同轴适配器 | BNC-FFM校准转接头 |
| 高压射频连接器 | SHV-BNC-JJ |
