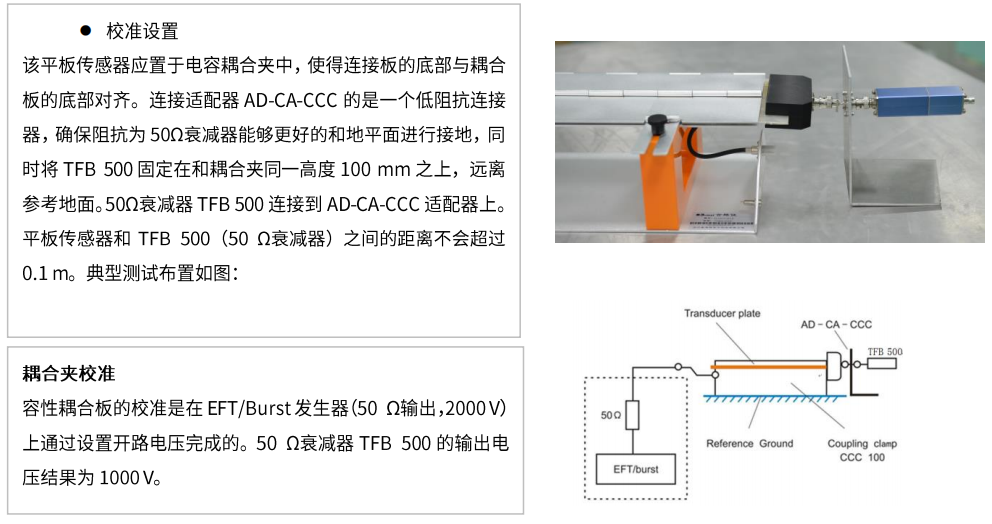

标准 IEC61000-4-4 Ed 3.0规定了一个新的容性耦合夹校准夹具。3ctest研发了符合最新标准的校准夹具套件，型号为CA-CCC

需要进行校准组件

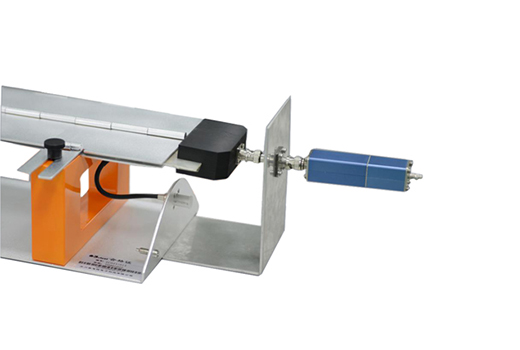

CA-CCC:容性耦合夹校准装置

TFB 500:50Ω衰减器

AD-CA-CCC:适配器(包含L型接地支架)，将平板传感器的BNC接口连接到50Ω衰减器的同轴连接器

立即咨询 联系电话：0755-29126662

符合下列标准

平板传感器技术参数
描述	平板传感器带有BNC接头
输入电压	更大5000V
尺寸
绝缘	1100+/-5mm ×130+/-1mm
铜板	1050+/-5mm ×120+/-1mm 板厚度<0.5 mm
重量	300g
温度	(23±5)℃
相对湿度	35～80%
大气压力	60~106 kPa
选件
CA-EFT Kit	EFT电快速脉冲群校准Kit包括： —TFB 500,50 Ω衰减器 —TFB1000,1000 Ω衰减器 —AD-CA-CCC,适配器(BNC)连接衰减器到平板传感器上
AD-CA-CCC	适配器，将平板传感器连接到TFB 500衰减器上(连接50 Ω衰减器到平板传感器上，同时确保50 Ω衰减器能够更好的和地平面进行接地。)
TFB500	50 Ω衰减器，用于电快速脉冲群校准
