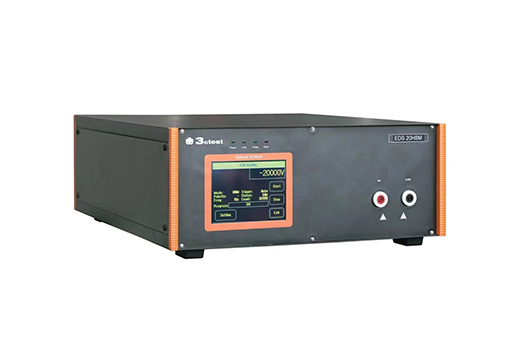

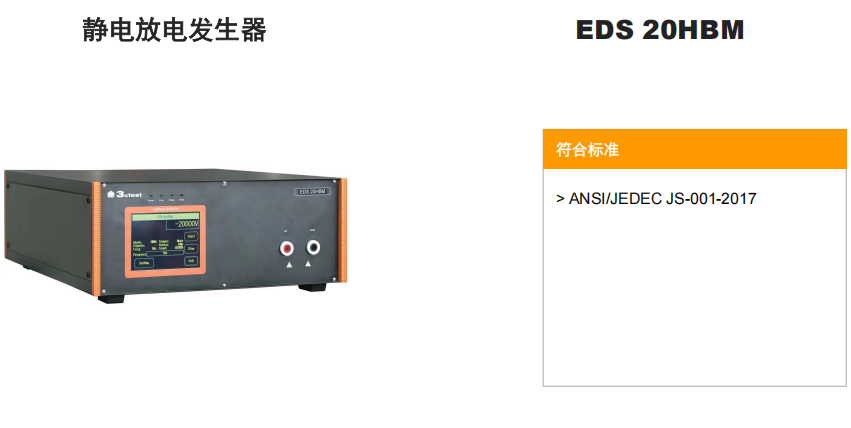

EDS 20HBM 静电放电发生器针对人体模型(HBM)的静电放电抗扰度试验的特点和要求专门设计，可以对 LED、晶体管、 IC 等半导体器件进行静电抗扰度的测试。依据 ANSI/JEDEC JS-001-2017 标准的充放电回路设计，完全满足上述标准中最 严酷等级的静电电压要求，更大的电压可达 20KV。
5.7寸彩色触摸屏前面板操作;
更大电压可达20KV;
频率最快5Hz的速率;
系统内置故障报警功能，操作简便。
应用领域
通讯
材料
半导体器件
电气电子设备
| 技术参数 | |
| 符合标准 | ANSI/ESDA/JEDEC JS-001-2017 |
| 试验电压 | 8kV~20.0 kV±5%,步进1V |
| 阻容参数 | 100pF/1500Ω |
| 输出极性 | 正极、负极、先正后负 |
| 脉冲次数 | 1-999次 |
| 重复频率 | 0.1Hz~5Hz |
| 触发方式 | 手动、自动、外部触发 |
| 短路电流校验参数 | |
| 峰值电流lps | 5.33A±10% @8KV 13.35A±10% @20KV |
| 上升时间 | 2ns~10ns(10%Ips-90%lps) |
| 持续时间 | 130ns~170ns(lps-38.6%Ips) |
| 振铃幅度 | <15%峰值电流 |
| 负载500Ω电流校验参数 | |
| 峰值电流Ipr | 3.68A±10% @8KV 9.2A±10% @20KV |
| 上升时间 | 5ns~25ns(10%Ipr-90%Ipr) |
| 通用参数 | |
| 显示屏 | 5.7英寸TFT触摸屏 |
| 工作电源范围 | AC 110 V/220 V,±10%,50 Hz /60 Hz (中国大陆地区，默认AC 220 V) |
| 保险丝 | 6A |
| 更大功耗 | 400 W |
| 失效检测 | 失效时前面板LCD显示，并中断仪器工 作 |
| 工作状态指示 | 前面板LED指示、LCD显示 |
| 机箱尺寸 | 4U机箱(450 mm*192 mm*610 mm) |
| 仪器重量 | 约18kg |
| 环境温度 | 15℃~35℃ |
| 相对湿度 | 45%~75% |
| 大气压力 | 86 kPa~106 kPa |
| 选配器件 | |
| PC 控制软件CoreLab 支持Windows7、Windows 8andWindows 10它使用方便、用户界面美观、直观，各项操作 功能及标准测试库使用户可以轻松完成自定义测试程序；测试设备并进行自动配置，帮助用户灵活地生成测试报告 。 | |
