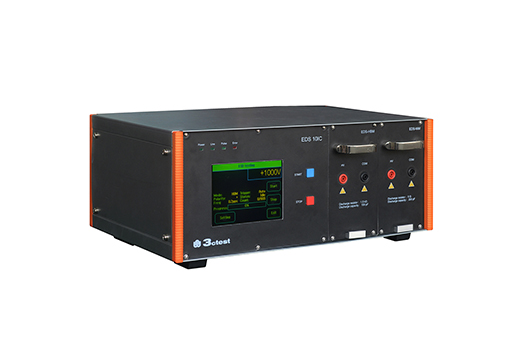

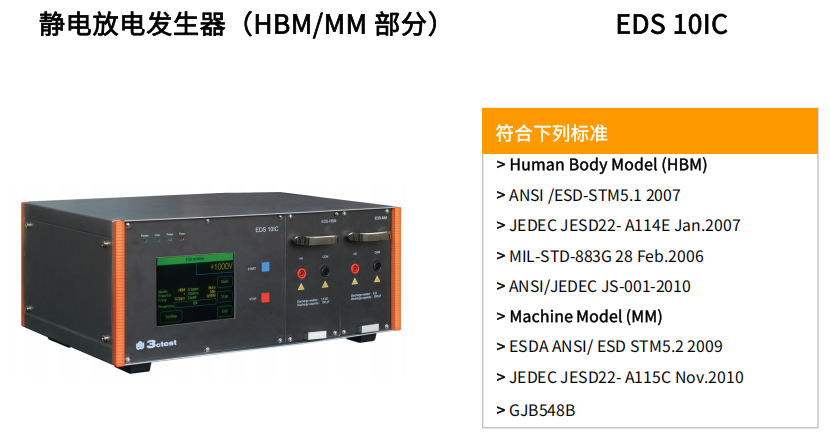

EDS 10IC 静电放电发生器针对人体模型(HBM)和机械模型(MM)的静电放电抗扰度试验的特点和要求专门设计,可以对 LED、晶体管、IC等半导体器件进行静电抗扰度的测试。符合IEC、ESDA、JEDEC和 MIL等相应标准的要求，同时完全满足上述所有标准中最严酷等级的静电电压要求。
全新三代控制平台，触摸屏智能化控制。
更低电压5V，1V步进精准调节电压。
可完成单次或自动放电测试，可设置次数、频率等参数。
应用领域
通讯
材料
半导体器件
电气电子设备
| 技术参数 | |
| HBM短路电流参数 | |
| 放电电容 | 100 pF |
| 放电电阻 | 1500Q |
| 脉冲幅度 | 5~8000V(5%±5V) |
| 峰值电流Ips | 0.17A±10%@250V 0.33A±10%@500V 0.67A±10%@1000V 1.33A±10%@2000V 2.67A±10%@4000V 5.33A±10%@8000 V |
| 上升时间 | 2 ns~10 ns |
| 脉冲宽度 | 150 ns+20 ns |
| 振铃幅度 | <15%峰值电流 |
| HBM 500欧电阻电流参数 | |
| 峰值电流Ipr | 375 mA~550 mA@1000V 1.5A~2.2A@4000V |
Ipr/lps | ≥63% |
| 上升时间 | 5 ns~25 ns |
| MM短路电流参数 | |
| 放电电容 | 200 pF |
| 放电电阻 | 0Ω |
| 脉冲幅度 | 5~1000V(5%±5V) |
| 峰值电流Ip1 | 0.44A±20%@25V 0.88A±20%@50V 1.75A±10%@100V 3.5A±10%@200 V 7.0 A±10%@400 V |
| Ip2/lp1 | 67%~90% |
| 周期 | 66 ns~90 ns |
| MM500欧电阻电流参数 | |
| 峰值电流Ipr | 0.85A~1.2A@400V |
| 100 ns电流值l100 | 0.23A~0.40A@400V |
| 200/l100 | 30%~55% |
