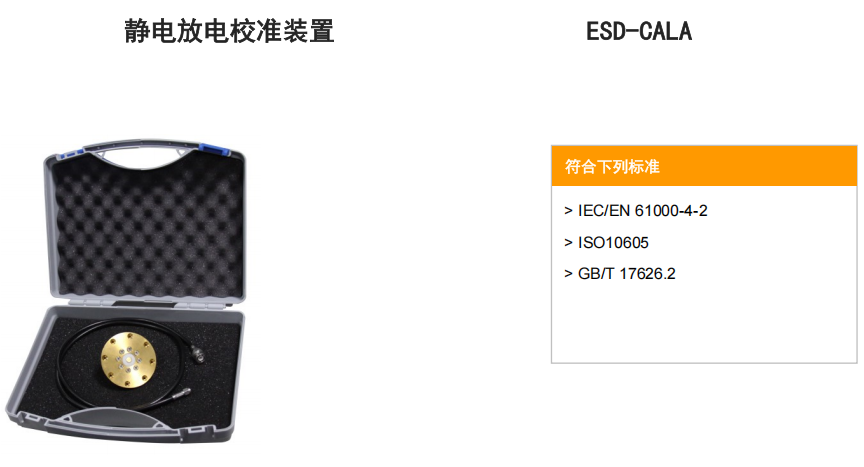

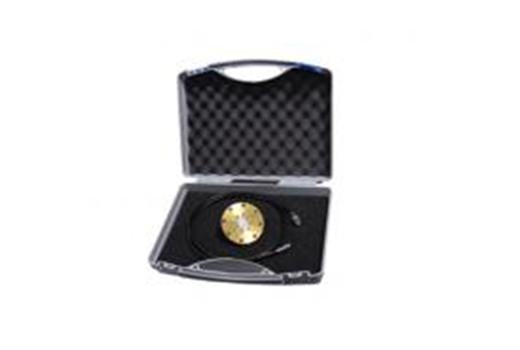

ESD-CALA 校准装置由校准靶心BX602、同轴线和转接头组成。BX602 是同轴电流靶心，依据IEC/EN 61000-4-2 Ed.2要求设计，用于监测判断静电放电发生器输出EDS 脉冲波形参数是否满足法规要求。靶心外接(JZ602 或JZ603)的衰减器用于将输出信号于示波器的输入相匹配。
依据 IEC61000-4-2:2008
2阻抗±5%
测试电压高达30 kV
插入损耗±0.5 dB @1GHz
插入损耗±1.2 dB @4GHz
| 技术参数 | |
| ESD测试电压 | 更高30 kV |
| 插入损耗 | ±0.5 dB 1 GHz ±1.2 dB 4 GHz 这个必须按照“靶心-衰减器-电缆”。靶心本身无需测试 |
| 安装方式 | 靶心应该安装在屏蔽室的墙上或者安 装在一个至少1.2 m*1.2 m面积的金属板上 |
| 输出端子 | 同轴SMA连接器 |
| 衰减器 | 根据示波器的输入功率，外接一个衰减 器到BX602的输出端 |
