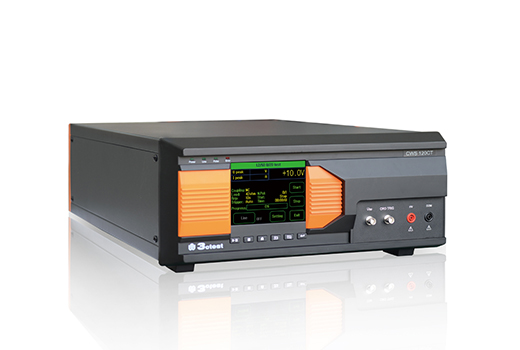

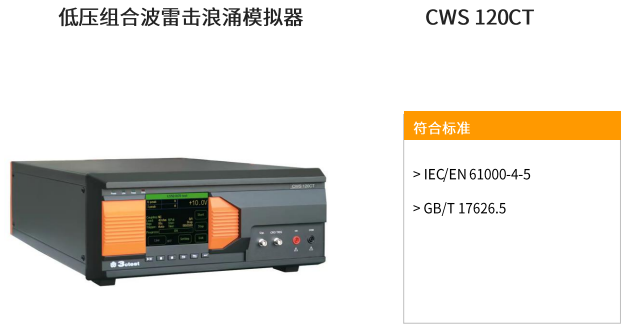

CWS 120CT是为了模拟低压浪涌脉冲干扰现象而专门设计的一款高端测试设备,适用于浪涌保护器件(如TVS 管、TSPDs、SIDAC、浪涌抑制器等)的测试，亦可用于晶圆或封装级的浪涌抗扰度测试。输出电压范围从1V至1200V可调，技术参数完全满足IEC/EN 61000-4-5和GB/T 17626.5标准要求。CWS 120CT设计基于第三代智能化控制平台，具有系统集成度高、控制智能化、操作简便、节省测试时间等优点。
5.7寸彩色触摸屏前面板操作;
符合IEC/EN61000-4-5和GB/T 17626.5标准;
输出电压1V至1200V;
标配源输出阻抗2Ω、12Ω、42Ω;
通讯波源输出阻抗15Ω、40 Ω;
内置四种耦合去耦网络;
EUT 带载能力40VDC 10A;
实时显示输出峰值电压、电流峰值大小;
测试排程功能，操作简单;
以太网、RJ45接口，用于PC远程控制、打印测试报告;
PC 控制软件CoreLab可选。
应用领域
通讯
信息技术
电信
军用
医疗
航空
广播电视
新能源电力
铁路
新能源汽车
| 符合IEC61000-4-5浪涌抗扰度测试 | |
| 1.2/50 μs 8/20 μs技术参数 | |
| 测试电压范围 | 1V-1200V ±10% |
| 电压波形 | 波前时间：1.2 μs ±30% 半峰值时间：50 μs ±20% |
| 测试电流范围 | 0.5A-600A±10%(2 Ω) |
| 电流波形 | 波前时间：8 μs±20% 半峰值时间：20 μs ±20% |
| 源输出阻抗 | 2 Ω、12 Ω、42 Ω |
| 输出极性 | 正、负、正负交替 |
| 脉冲周期 | 1-9999 s |
| 实验次数 | 1-9999次 |
| 触发方式 | 自动、手动、外部触发 |
| 实验模式 | 实验参数进行排程设置 |
| 耦合/去耦方式 | C/L、D/L、C/D、D/D C为电容、L为电感、D为二极管 |
| EUT带载能力 | 40V DC10A |
| 显示 | 峰值电压、峰值电流显示功能 |
| 通用参数 | |
| 显示屏 | 5.7英寸TFT彩色触摸屏 |
| 工作电压范围 | AC110V/220V,±10%,50/60 Hz(国内默认AC 220V) |
| 保险丝 | 6A |
| 更大功耗 | 200W |
| 通讯方式 | 以太网 |
| 仪器工作状态 指示 | 前面板LED指示、LCD显示 |
| 失效检测 | 失效时前面板LCD显示、并中断 仪器工作 |
| 机箱尺寸 (宽*高*深) | 4U机箱 (450 mm*190 mm*620 mm) |
| 仪器重量 | 约25 kg |
| 温度范围 | 15℃~35℃ |
| 湿度范围 | 45%~75% |
| 气压范围 | 86kPa～106kPa |
