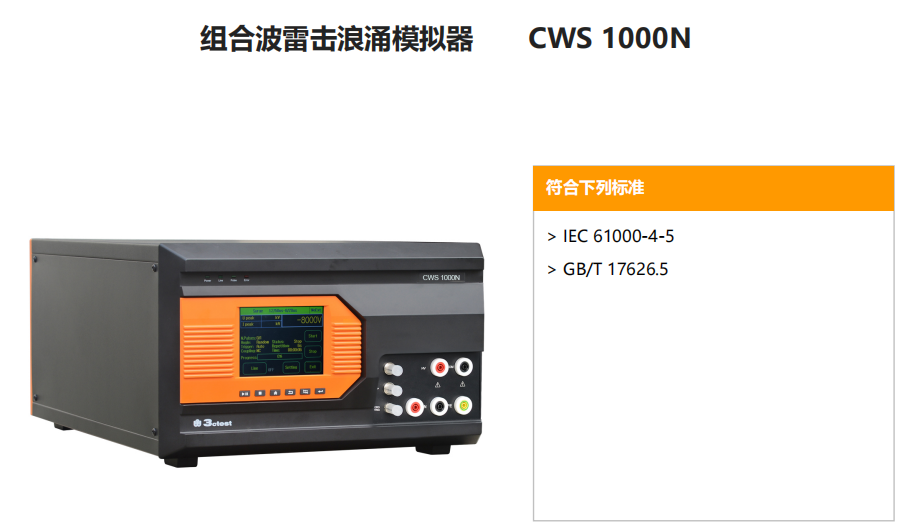

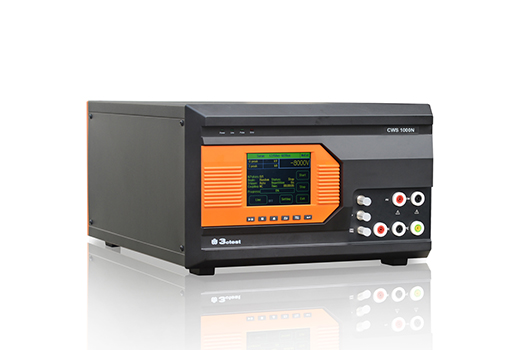

组合波雷击浪涌模拟器CWS 1000N 依据标准IEC 61000-4-5设计而成，可模拟开关和雷电产生的浪涌冲击现象。产品可输出1.2/50 μs 组合波，脉冲电压更高可达10kV。内置单相耦合去耦网络，EUT 带载能力可达AC 250V,20 A/ DC220 V,12 A。产品操作简便，可排程测试。
更高脉冲电压可达10kV，体积小巧;
内置单相耦合/去耦网络，250 V AC/20 A;DC 220 V/12 A
5.7 寸彩色触摸屏前面板操作;
内置浪涌电压、电流采集功能;
可外配三相耦合/去耦网络SPN系列;
| 技术参数 | |
| 符合标准 | IEC 61000-4-5 |
| 脉冲源 | |
试验电压(开路电压 波形) | 0.5 kV ~10.0 kV±10%(CWS 1000N) |
| 上升时间 | 1.2 μs±30% |
| 持续时间 | 50 μs±20% |
| 试验电流(短路电流 波形) | 0.25 kA~5.0 kA±10%(CWS 1000N) |
| 上升时间 | 8 μs±20% |
| 持续时间 | 20 μs±20% |
| 输出极性 | 正极、负极、正负交替 |
| 源输出阻抗 | 2 Ω |
重复率(单次脉冲时 间 ) | 6S~99 s(最短时间取决于实验电压) |
| 试验次数 | 1~999 |
| 相位同步 | 0°~360°(45 Hz~65 Hz) |
| 触发方式 | 手动、自动、外部触发 |
| 耦合去耦网络 | |
| 去耦带载能力 | AC 250V,20 A;DC 220 V,12A |
| 耦合电容 | 9 μF(线-地),18μF(线-线) |
| 耦合电阻 | 10Ω(等效阻抗12 Ω)、0Ω(等效 阻抗2 Ω) |
| 耦合衰减 | <2 dB |
| 耦合投切方式 | 自 动 |
| 受试设备注入端的 残余脉冲电压 | 不超过施加试验脉冲电压的15%或耦 合/去耦网络额定电压峰值的2倍 |
