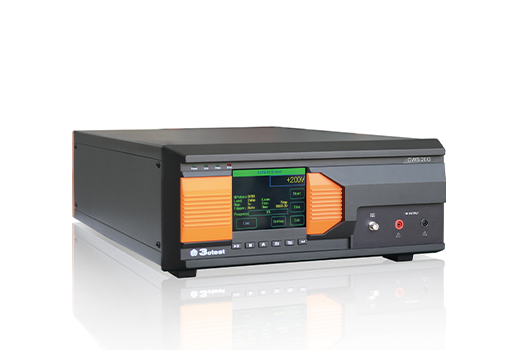

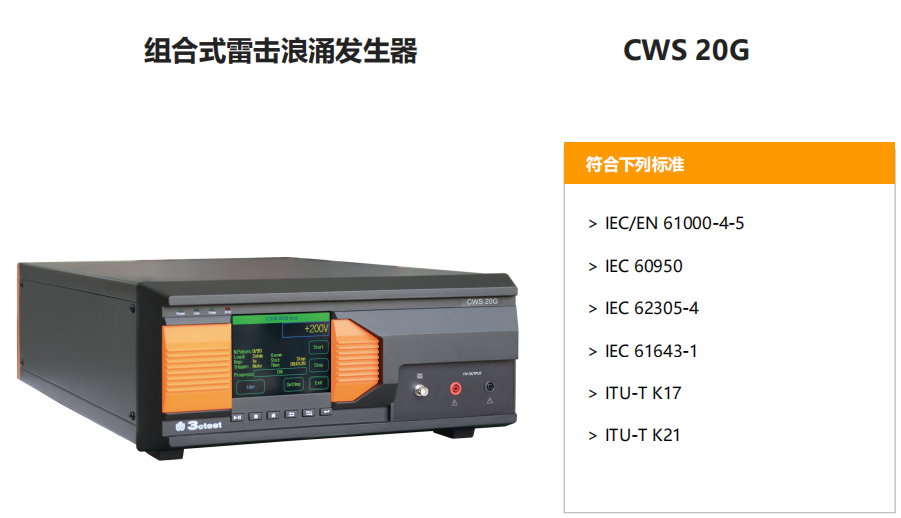

CWS 20G组合式雷击浪涌发生器为基于公司第三代控制平台，依据IEC/EN 61000-4-5、IEC 60950、IEC 62305-4、IEC61643-1、ITU-T K17、ITU-T K21等标准要求，并根据客户测试需求定制开发的一款多波形雷击浪涌发生器。CWS 20G 组合式雷击浪涌发生器，包含1.2/50 μs、8/20 μs 组合波;1.2/50μs 电压波;5/50 μs 电压波;10/100 μs 电压波;10/200μs 电压波;10/350μs电压波;10/700 μs、5/320μs组合波。主要用于避雷器电阻片、集成芯片、通讯设备等产品进行的冲击电压试验。
5.7寸彩色触摸屏前面板操作
可产生多款脉冲电压波形
测试排程功能操作简单
以太网、RJ45接口
| 1.2/50 μs、8/20 μs组合波 | |
| 开路电压 | 5V~200V(±5%±1 V) |
| 电压波上升沿时间 | 1.2 μs±30% |
| 电压波脉冲持续时间 | 50 μs±20% |
| 短路电流 | 2.5A~100 A(±5%±0.5A) |
| 阻抗 | 2 Ω |
| 电流波上升沿时间 | 8 μs±20% |
| 电压波脉冲持续时间 | 20 μs±20% |
| 符合标准 | EC 61000-4-5 |
| 1.2/50 μs电压波 | |
| 开路电压 | 5V~200V(±5%±1 V) |
| 电压波上升沿时间 | 1.2 μs±30% |
| 电压波脉冲持续时间 | 50 μs±20% |
| 阻抗 | 40 Ω |
| 符合标准 | IEC 60950、ITU-T K21 |
| 5/50 μs电压波 | |
| 开路电压 | 5V~200V(±5%±1 V) |
| 电压波上升沿时间 | 5 μs±30% |
| 电压波脉冲持续时间 | 50 μs±20% |
| 阻抗 | 40 Ω |
| 符合标准 | 定制 |
| 10/100 μs电压波 | |
| 开路电压 | 5V~200V(±5%±1 V) |
| 电压波上升沿时间 | 10 μs±20% |
| 电压波脉冲持续时间 | 100 μs±20% |
| 阻抗 | 40 Ω |
| 符合标准 | 定制 |
| 10/200 μs电压波 | |
| 开路电压 | 5V~200V(±5%±1 V) |
| 电压波上升沿时间 | 10 μs±20% |
| 电压波脉冲持续时间 | 200 μs±20% |
| 阻抗 | 40 Ω |
| 符合标准 | 定制 |
