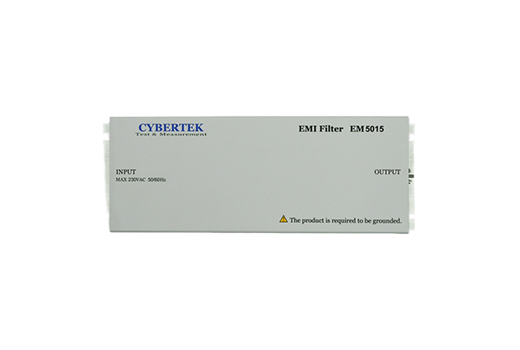

EMI电源滤波器EM5015 主要对市电的骚扰信号进行过滤，进而为实验平台提供较为干净市电以及干净的地平面，运用于市电环境或接地环境比较恶劣的场合。
概述
EMI电源滤波器EM5015 主要对市电的骚扰信号进行过滤，进而为实验平台提供较为干净市电以及干净的地平面，运用于市电环境或接地环境比较恶劣的场合。
安装测试步骤
把滤波器和隔离变压器、人工电源网络的地线连接起来接地。
市电电源首先接入EM5015。

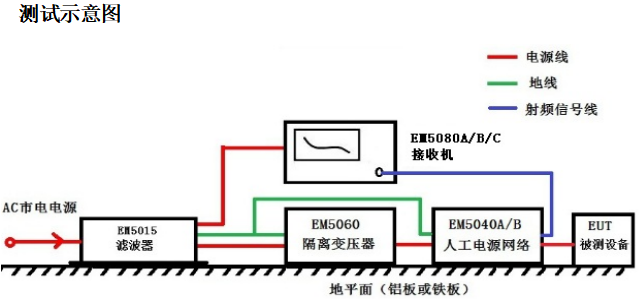

连接被测设备，参考以上示意图的位置摆放设备。
EM5040A/B的干扰信号输出端连接EMI接收机输入端。
使用注意事项
使用过程中不要打开外壳，不要在潮湿，有易燃易爆物品的的地方使用。使用前保证仪器表面的干燥和清洁。
测试前，确定接地良好，请仔细阅读说明书，了解安全方面知识，按照正确步骤测量。
如果产品出现问题，请及时与我公司联系。请不要擅自打开外壳进行维修，以免发生意外。
电气规格
频率范围 | 9kHz—30MHz |
测定线路相数 | 单相 |
交流电压范围 | 0～230V AC +10% |
交流频率范围 | 50 / 60Hz ±5% |
直流电压范围 | 0～400V DC |
电流范围 | 0~10A |
输出接口 | 国标公座X2(一路EUT；另一路测试设备) |
输入接口 | 国标母座 |
工作温度范围 | 5℃～45℃ |
尺寸 | 320mm（长）×125mm(宽)×80mm（高） |
重量 | 1.15kg |
