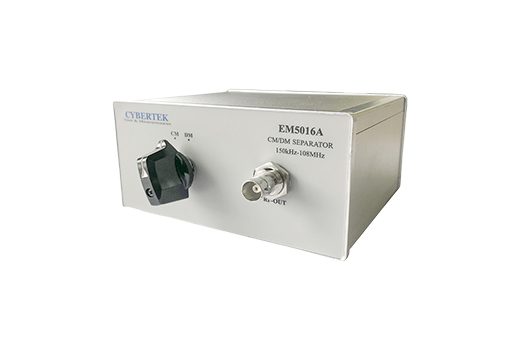

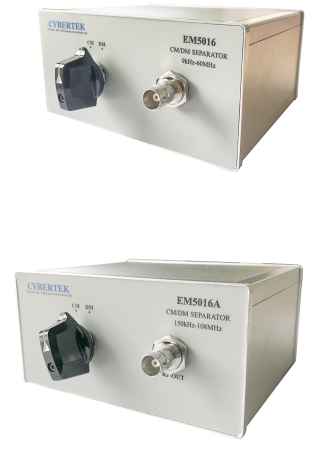

EM5016/EM5016A共差模分离器一款主要用分析传导测试骚扰信号中的共模干扰与差模干扰,为电磁兼容的整改尤其是EMI滤波器的测试提供有针对性的指导。
EM5016/EM5016A共差模分离器一款主要用分析传导测试骚扰信号中的共模干扰与差模干扰,为电磁兼容的整改尤其是EMI滤波器的测试提供有针对性的指导。
应用
传导测试整改
EMI滤波器参数设计
产品说明
① 使用时注意更大输入功率，30dBm连续功率。超过使用范围，可能造成损坏；

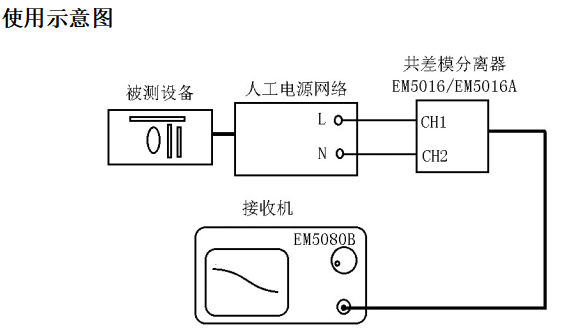

② CH1输入线与CH2的输入线的长度以及阻抗特性要保持一致性，否则测量结果会有一定的偏差。
产品电气规格
EM5016 | EM5016A | |
频宽 | 9kHz-60MHz | 150kHz-108MHz |
更大输入功率 | +30dBm | |
共模输出电压 | Vout=[Vn+Vl)]/2－10dB | |
差模输出电压 | Vout=[Vn+(-Vl)]/2－10dB | |
工作温度 | 0℃-55℃ | |
储存温度 | -40℃-80℃ | |
