EM5040系列（含E）人工电源网络

EM5040E/5040A/5040B人工电源网络是一款（50uH+5Ω）||50Ω V型 LISN（Line Impedance Stable Network）。该产品能在9kHz—30MHz射频范围内为被测试设备端子和参考地之间提供稳定的阻抗，同时又将来自电网的无用信号与测量电路隔离开,仅将被测试设备的干扰电压耦合到测量接收机的输入端。该产品的性能符合CISPR16-1-2:2006标准要求，适用于单相设备传导骚扰电压测量。标准的BNC输出接口和50欧姆输出阻抗，可匹配任何厂家的接收机、频谱仪等测量设备；产品自带模拟手功能，可模拟手持式设备测量。

立即咨询 联系电话：0755-29126662

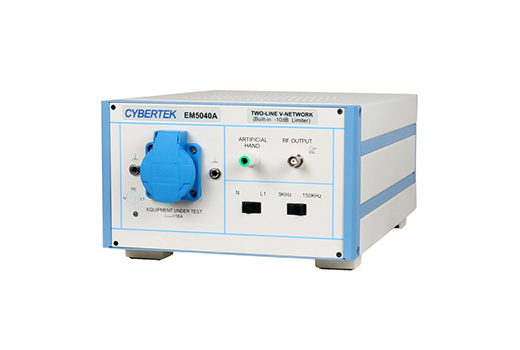

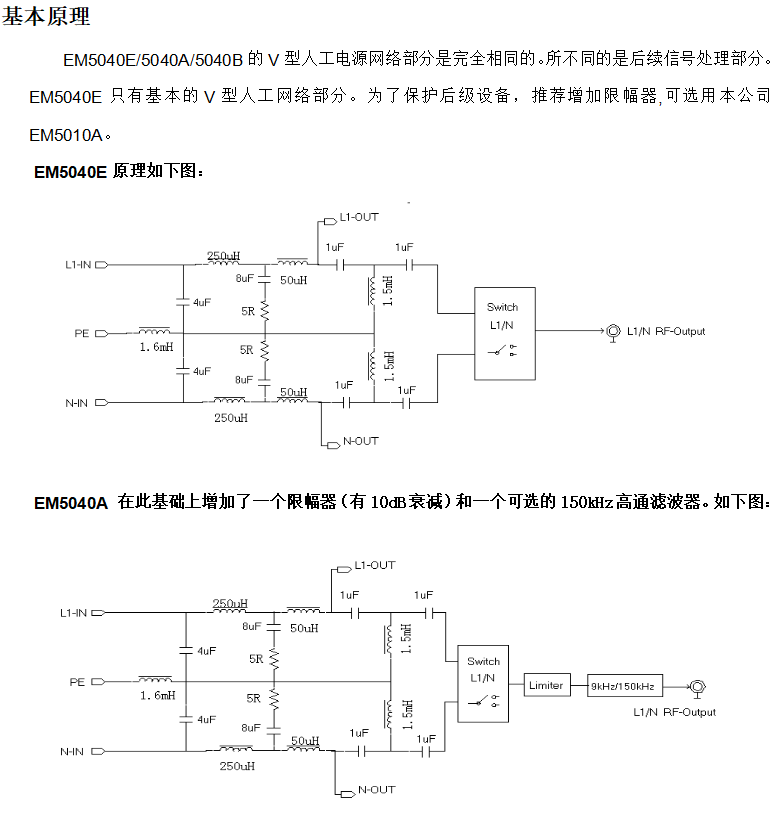

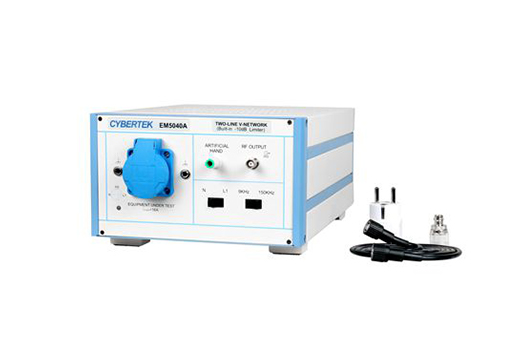

EM5040E是一款标准的人工电源网络。EM5040A 在此基础上增加了一个限幅器（有10dB衰减）和一个可选的150kHz高通滤波器。用户可以根据相应标准选择低端频率从9kHz还是150kHz开始。产品内置的瞬态限幅器可以有效保护接收机或频谱仪不会因为大信号损坏。用户可以把EM5040A直接安全地连接到以上设备，不需要另外购买限幅器。

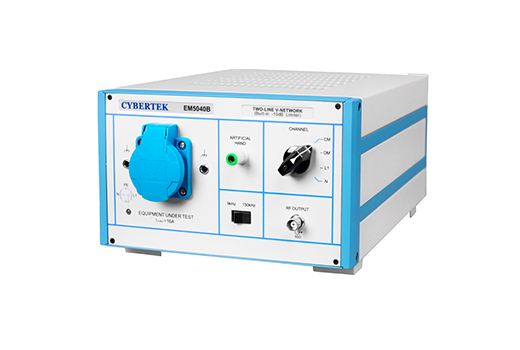

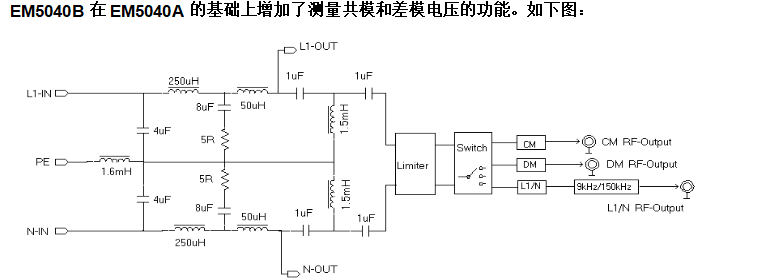

EM5040B在EM5040A的基础上增加了测量共模和差模干扰的功能, 为电磁兼容的整改尤其是EMI滤波器的测试提供有针对性的指导。

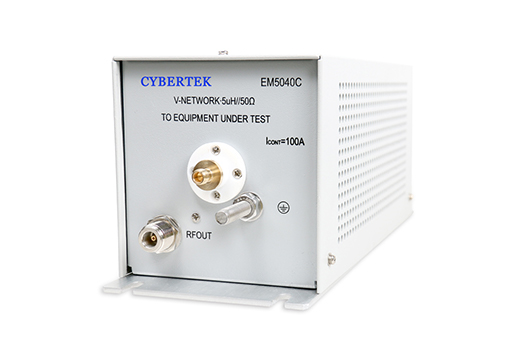

EM5040C人工电源网络是一款单线（5uH+1Ω）|| 50Ω LISN（Line Impedance Stable Network）。该产品能在100kHz~200MHz射频范围内为被测试设备端子和参考地之间提供稳定的阻抗，同时又将来自电网的无用信号与测量电路隔离开,仅将被测试设备的干扰电压耦合到测量接收机的输入端。其性能符合VDE0876部分（车载电源系统）、VDE0879第二部分、CISPR16-1-2(低阻抗供电)、CISPR25和EMC指令95/94/EG、DIN40839、IS07637以及MIL-STD-462、MIL-I-6181D、MIL-E-55031、DEF STAN59-41和DO 160。

	EM5040E	EM5040A	EM5040B	EM5040C
频率范围	9kHz～30MHz			100kHz～200MHz
电路形式	（50uH+5Ω）\|\|50Ω V型			（5uH+1Ω）\|\|50Ω
测量线路相数	单相两线L/N1			单线
交流电压/频率范围	0～264VAC / 50～60Hz ±5%			0～250VAC / 0～400Hz
直流电压范围	0～375V DC			0～600V
电源输出口	德标电源插座			M8 螺栓
输出电流	额定16A			额定100A
				短时更大电流（<30s）500A
保护接地方式	侧面金属面板接地			2*M8螺栓
	后面板4mm蝶形螺栓接地			底层金属面板（用螺丝将其固定在地平面上）
输出端接口	标准50Ω BNC female，			标准50Ω N female
模拟手功能	有			无
输出信号	无	高通滤波器9kHz/150kHz可选		无
滤波器
输出信号	无	衰减系数-10dB		无
限幅器		限制阀值130dBuV
输出信号	无	无	增加CM/DM	无
共模和差模分离			2个输出口
工作温度范围	0℃～45℃
存储温度	-20℃～70℃
安全标准	符合EN61010-1
尺寸	338mm（长）×237mm(宽)×133mm（高）			322mm（长）×122mm(宽)×128mm（高）
重量	5kg	5.25kg		1.8kg
