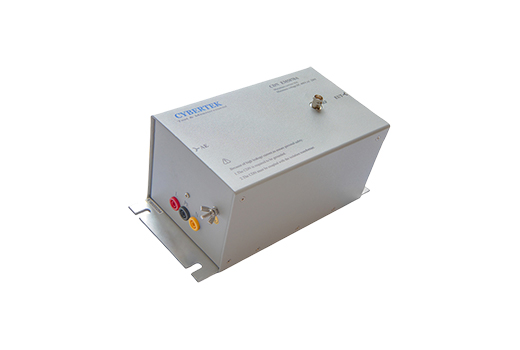

EM5070A耦合/去耦网络CDN- M2/M3用于EMI测试的产品，它能在射频范围内为被测试设备端子和参考地之间提供稳定的阻抗，同时将来自电网的无用信号与测量电路隔离开,仅将被测试设备的干扰电压耦合到测量接收机的输入端。
EM5070A耦合/去耦网络CDN- M2/M3用于EMI测试的产品，它能在射频范围内为被测试设备端子和参考地之间提供稳定的阻抗，同时将来自电网的无用信号与测量电路隔离开,仅将被测试设备的干扰电压耦合到测量接收机的输入端。
根据标准GB/T17626.6-2008/IEC61000-4-6：2006, 对CDN- M2/M3耦合去耦网络的要求而设计的（CDN-M2双线，CDN-M3三线）。EM5070A兼顾了CDN-M2和CDN-M3两种测试方式；用户只要买一台EM5070A就可以对M2和M3进行测量。

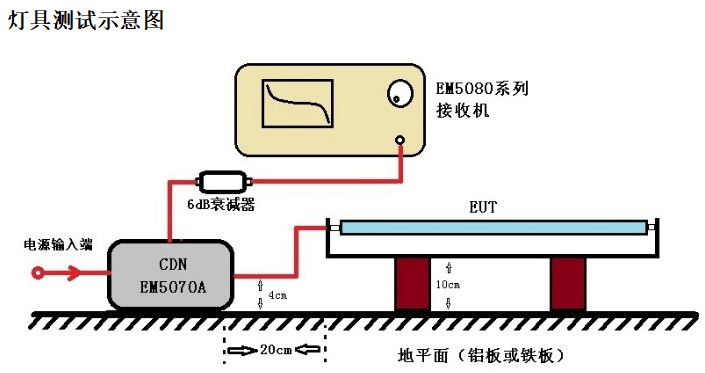

耦合和去耦装置（即CDN）可以用于电气照明设备150kHz-300MHz辐射骚扰测量；根据标准GB17743-2007/CISPR15：2005/EN55015 ；具体测量方法参看上述标准。
EM5070A适用于单相设备传导（骚扰电压）测量。由于设计原理上会存在较大的漏电流，要求实际应用时需要良好接地，必要情况下，需要加隔离变压器配合使用，可选择EM5060，容量达到900VA，满足大部分测试需求。
| 频率范围 | 150kHz—300MHz |
| 测定线路相数 | 单相 |
| 交流电压范围 | 0～250V AC +10% |
| 交流频率范围 | 50～60Hz ±5% |
| 直流电压范围 | 0～400V DC |
| 电流范围 | 0~16A |

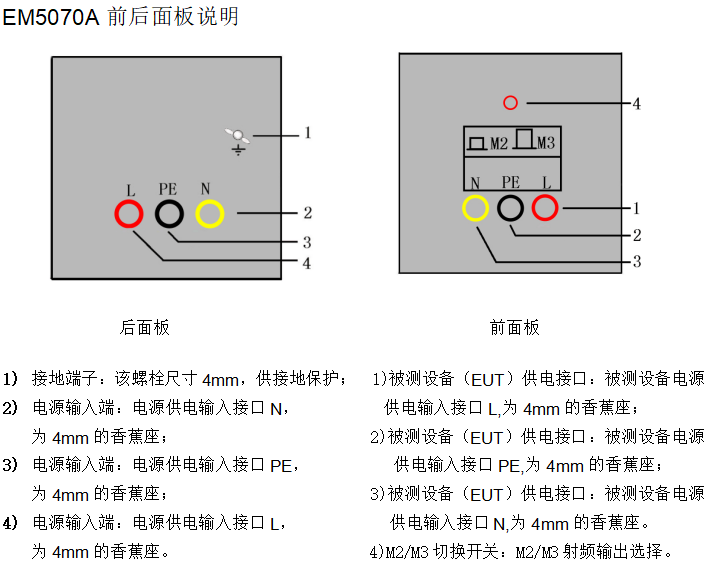

| 输出接口 | 4mm香蕉座 |

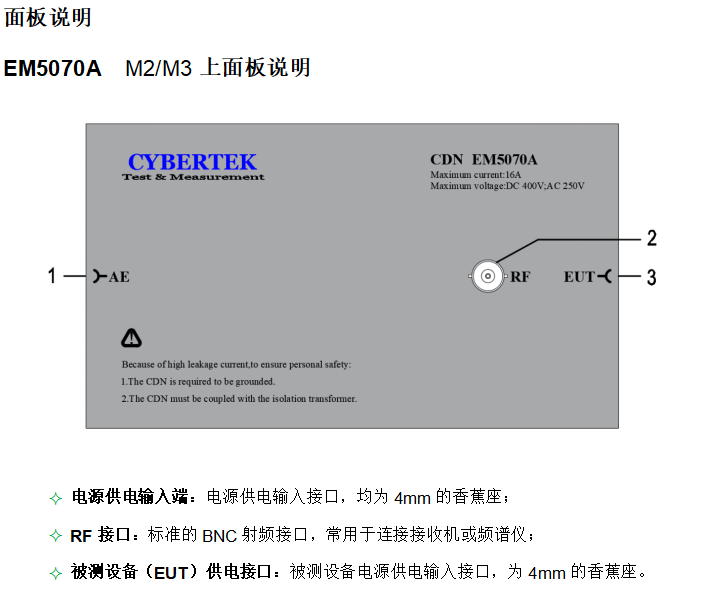

| 干扰输出端接口 | 标准BNC母座，50Ω |
| 射频连续输出功率 | 6W |
| 工作温度范围 | 5℃～45℃ |
| 分压系数（EUT端与RF端） | 150kHz-300MHz |
| 9.5dB +3dB/-1dB | |
| 端口阻抗150Ω | |
| 150kHz-26MHz ，150Ω±20Ω | |
| 26MHz-80MHz， 150Ω+60Ω-45Ω | |
| 80MHz-300MHz ，150Ω±60Ω | |
| 去耦系数 | （AE端与RF端） |
| 最差点：≥20dB | |
| 尺寸 | 245mm（长）×100mm(宽)×100mm（高） |
| 重量 | 0.79kg |
