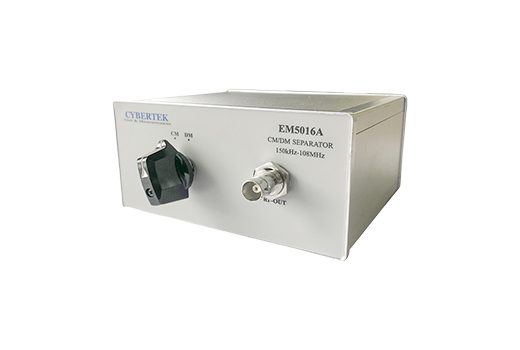

EM5016/EM5016A共差模分离器一款主要用分析传导测试骚扰信号中的共模干扰与差模干扰,为电磁兼容的整改尤其是EMI滤波器的测试提供有针对性的指导。
EM5016/EM5016A共差模分离器一款主要用分析传导测试骚扰信号中的共模干扰与差模干扰,为电磁兼容的整改尤其是EMI滤波器的测试提供有针对性的指导。
应用
传导测试整改
EMI滤波器参数设计
| EM5016 | EM5016A | |
| 频宽 | 9kHz-60MHz | 150kHz-108MHz |
| 更大输入功率 | +30dBm | |
| 共模输出电压 | Vout=[Vn+Vl)]/2－10dB | |
| 差模输出电压 | Vout=[Vn+(-Vl)]/2－10dB | |
| 工作温度 | 0℃-55℃ | |
| 储存温度 | -40℃-80℃ | |
| 产品尺寸（长*宽*高） | 130*111*65mm | |
| 产品重量（本体净重) | 702g | |
