Chroma 11050系列高频LCR表为一提供被动元件量测评估解决方案，兼具精准与快速两大特色的精密测试仪器。量测项目涵盖电感、电容、电阻、品质因素、损耗因素等各种被动元件测试所需的主、副参数。75kHz~30MHz/1kHz~10MHz/60Hz~5MHz的宽广测试频率范围，适合分析被动元件于不同频率下的特性。0.1%的基本量测准确度，让量测结果不仅呈现高稳定性且具备高可靠性。只需7ms的快速量测，可搭配自动化机台，有效率地大幅提高产量。

Chroma 11050系列除了具备Chroma LCR表一贯的优异量测性能之外，也继承了各种便利的功能设计。三种不同的输出阻抗模式，满足使用者对于量测结果与其他仪器的匹配需求。弹性的显示位数设定，可依使用者对于量测解析度的需求，调整成适合的显示方式。测试讯号的监测功能，可以即时观察待测物上实际承载的电压与电流大小。触发延迟、量测延迟与平均次数等时序设定，让量测能紧密配合自动化机台动作，并在有限的量测时间内取得最的量测结果。

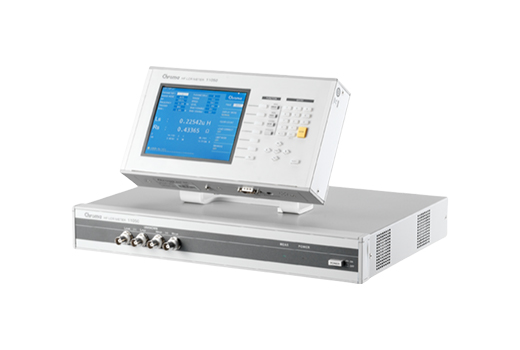

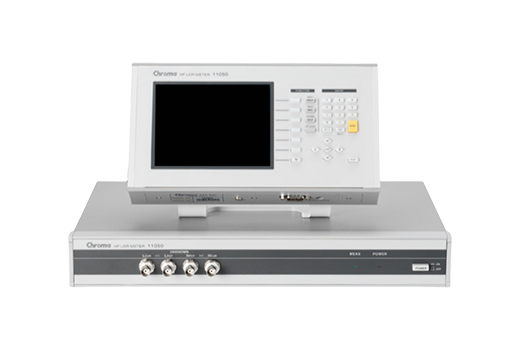

Chroma 11050系列在外型结构上采单元分离式设计，利用双CPU分别处理量测与显示，不但能提高量测的速度，应用于自动化机台上时也能够缩短测试线的长度，强化高频量测的精准度。

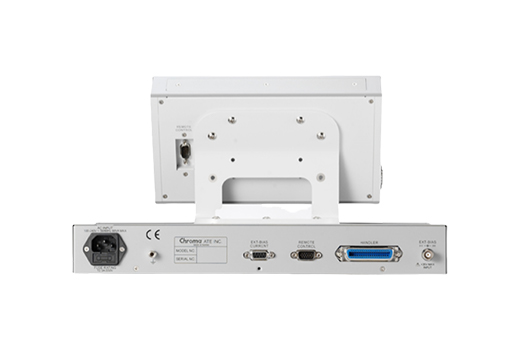

Chroma 11050系列的另一大特色是完善的介面配置。标准配备介面包含：(1)可供软硬体设定量测条件、触发量测动作、判定量测结果与搜集量测数据的Handler与RS-232C介面；(2)可储存仪

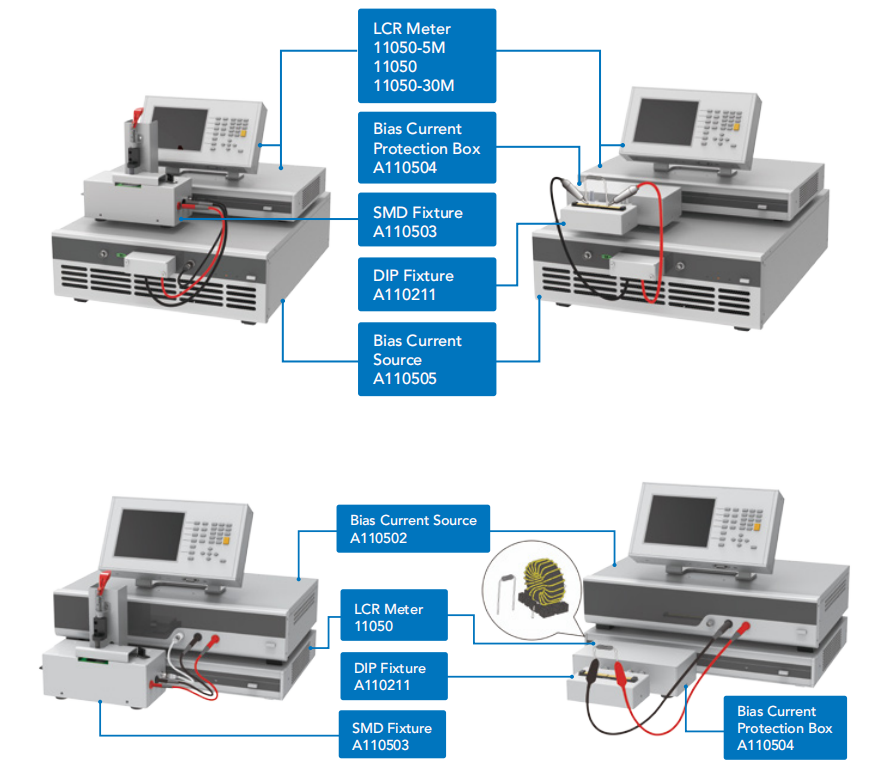

器设定的USB储存介面；(3)可直接控制Chroma直流重迭电源输出的外部重迭电流介面。此外，依使用者在软体通讯上的需求，可选购GPIB或LAN介面。

功率电感由于携带型电子通讯产品薄型化与低功耗的设计取向，测试频率逐渐提高，连带使元件的等效串联电阻值成为影响产品优劣的重要指标。缓冲电容扮演决定整体电路信赖性的重要角色，为了能在频繁承载瞬态高压的环境下持续正常工作，必须于高频时仍保持极低的等效串联电阻值。因此Chroma 11050系列在设计开发时，特别关注被动元件在高频领域的测试应用以贴近使用者的实际需求，提升关键的量测功能。Chroma 11050系列于低阻抗量测的准确度强化，则大幅强化其在高频量测应用的实用性。

Chroma 11050系列借由全面性的设计考量与重点式的功能强化，不论是在产品特性研发分析自动化产线快速测试或是各式零件进出料管理，都是更佳的解决方案。

特点

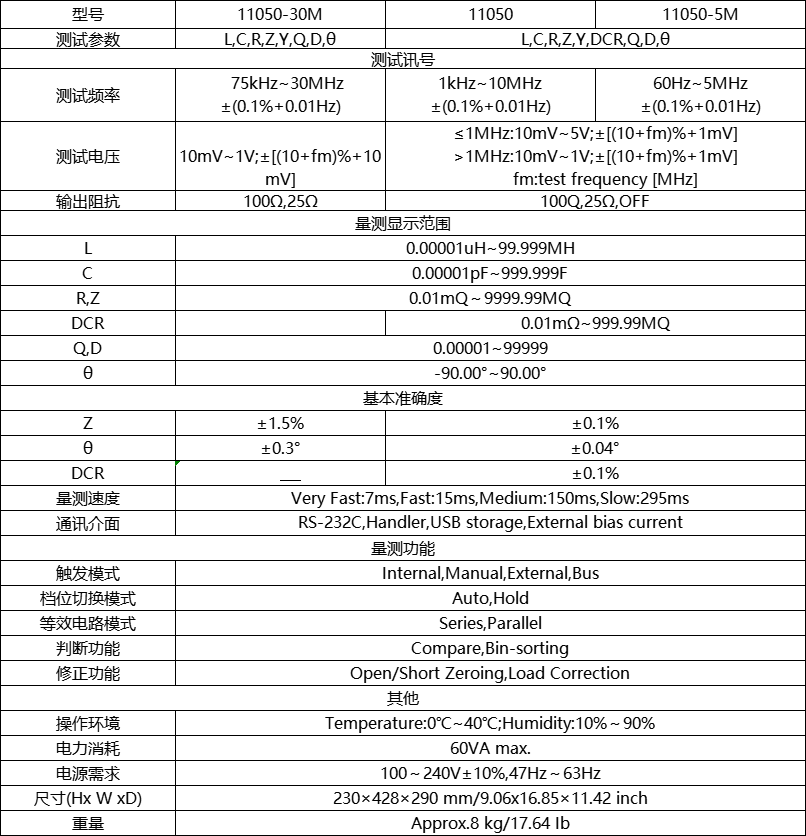

测试参数:L/C/R/Z/Y/DCR/Q/D/ 日

测试频率:

75kHz~ 30MHz(11050-30M)

1kHz~ 10MHz (11050)

60Hz~ 5MHz(11050-5M)

测试电压:10mV~5V

基本准确度:0.1%

7ms 快速量测

3 种输出阻抗模式

测试讯号监测功能
