安规测试仪- 兴力高

绕线元件的品质验证测试项目包含了AC/DC耐压测试、IR绝缘电阻测试。Chroma 19035绕线元件电气安规扫描测试器针对马达、变压器、加热器等相关绕线產品进行安规测试，让绕线元件厂商在品质验证测试时，不但拥有可靠的品质，能更有效率的為產品品质把关。

Chroma 19035拥有5kVac/6kVdc高压输出，符合绕线元件之耐压测试需求，更大输出电流可达30mA。IR绝缘电阻测试可量测范围為1MΩ到50GΩ，电压输出可达5kV。DCR直流电阻量测除了可量测绕线元件之基本规格，也可做為安规耐压测试之前连接(接触)检查。

19035具有Flashover (电气闪络)、OSC (开短路侦测) 等强大附加功能，以及可程式电压值、时间参数等，针对不同的待测物特性，防止不良品轻易通过品质验证，提升测试本身的信赖度及產品品质。

19035為针对马达、变压器、加热器等相关绕线元件测试需求，所设计的综合安规测试器。大多数绕线元件具有多组绕组，如三相马达、双绕组变压器等，利用19035八通道扫描，无需手动切换测试点，达成多点一次测试完成，节省测试时间及人力成本。

19035提供OSC及DCR功能，检验测试过程中是否接触不良或有待测物短路的现象，解决马达、变压器等绕线元件测试时所发生的接触问题，提升测试品质及延长测试设备的寿命。

特点

支援16 通道扫描测试

高速接触检查 (HSCC)

次测项功能

OSC开短路侦测

GFI人体保护电路

Flashover 侦测

面板锁定功能

标準RS232介面

可选购GPIB&HANDLER介面

CE认证

主要功能

5kVac & 6kVdc 耐压测试

1MΩ~50GΩ /5kV 绝缘阻抗测试

10mΩ~500kΩ 直流电阻测试

8 通道扫描输出

產品应用

马达/直流风扇半成品电气测试

马达、直流风扇等旋转电机之半成品，含定子及转子二部份，皆需进行耐压、直流电阻、层间短路等电气扫描测试。

次测项功能 - 绕线元件多颗测试

生產厂商為了提升耐压测试效率，常以并联测试做為解决方法。但并联测试时，无法正确设定电流上下限值，导致不良品流出或良品判為不良品 ; 以及不良时需至后测站进行测试，增加站数及成本。

為解决并联测试的困扰，19035提供次测项功能(sub-step)。当生產需要并联测试时，经由程序的编辑，以不良(Fail)做為次测项啟动条件。意指当测试於主测项(并联)不良时，才会进行次测项测试(单颗)，即可判断出不良品為哪一颗待测物。此功能的导入，将大幅提昇產线的耐压测试效率。

40通道扫描测试

每个选配件A190359扫描器提供16个测试通道，每个通道都可设定為H(高压输出)、L(参考点)或是Off(不设定)。19035与A190359的组合可让绕线元件测试更有效率。19035配合两台A190359，测试通道更可达40组，对於多脚或多颗待测物可以一次完成接触检查及测试。

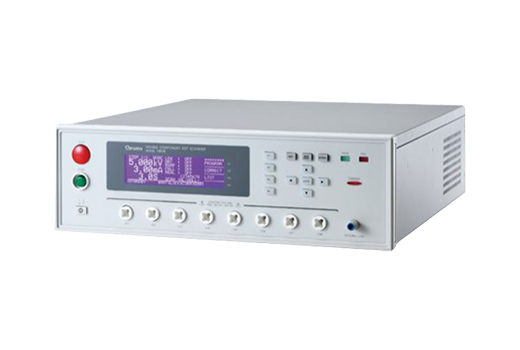

面板说明

绕线元件电气安规扫描分析仪 19035-TC产品手册.pdf
