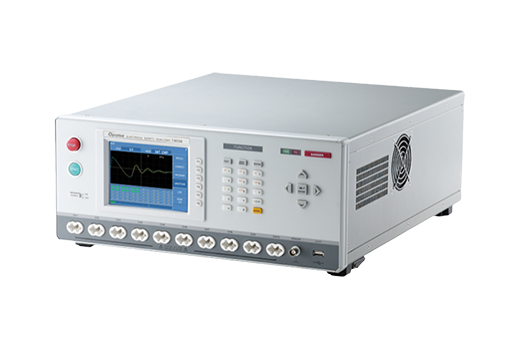

Chroma 19036為绕线元件电气安规扫描分析仪结合了耐压测试 (AC/DC)、绝缘电阻测量 (IR)、直流电阻测量 (DCR) 与脉衝测试( IWT) 於一台单机，拥有耐压测试更高AC 5kV/DC 6kV、绝缘

电阻测量更高DC 5kV、四线式直流电阻测量范围2mΩ~2MΩ与脉衝测试更高DC 6kV，且拥有10通道可执行一次多个待测物的扫描测试，搭配外接通道扫描盒最多可达到40通道的多组扫描测试，能节省测试时间及人力成本，并大幅提升生產效率。

19036可针对马达、变压器、电感等绕线元件產品进行安规测试，让绕线元件的生產製造商及使用者在產品检验时，能更有效率地為產品品质把关。

线圈会发生绝缘不良通常是因為初始设计不良、加工製程不良或是绝缘材料劣化等导致线圈发生圈与圈之间的层间短路、线圈与磁芯的绝缘不良或是线圈与接脚短路。在產品製造的测试项目中加入脉衝测试可对產品进行多种缺陷的分析测量，进而提升绕线元件產品的生產品质。脉衝测试拥有面积比较、面积差比较、颤动量侦测、二次微分、波峰差比、谐振面积比与频率差比的判定，可针对线圈的层间绝缘不良、品质不良及感量差异进行有效的检测与分析。

19036具备四线式直流电阻测量技术，每通道含有Drive与Sense的接口，单机可提供10通道的四线式直流电阻测量；直流电阻测量也具备温度补偿功能，可配合温度探棒对待测物或环境温度

进行测量后，进行温度补偿的阻值计算。

19036拥有高速接触检查 (HSCC) 及开路检查(OSC) 的功能，在执行测试前快速地為每个通道检查待测物的接触/连接是否良好以及待测物是否有开路或短路的问题，可解决因待测物接触不

良而导致测试失败或无效测试的问题。

19036的耐压测试具有500VA的输出功率设计，符合IEC/UL对输出功率的要求 (如马达的安规测试标準UL1004-1、GB14711)，可输出及测量电流AC更大120mA (<4kV)/DC更大20mA，满足漏电流较大或大型设备的电气安规测试需求。

特点

五合一安规扫描分析仪 (交流耐压、直流耐压、绝缘电阻、直流电阻、脉衝测试)

耐压测试 (Hi-pot)：交流更大AC 5kV / 直流更大DC 6kV、高频接触检查 (HFCC)

绝缘电阻测量 (IR)：更大 5kV

直流电阻测量 (DCR)：直流电阻平衡功能 (DCR Balance)

脉衝测试 (IWT)：波形取样率 (200MHz)、崩溃电压分析模式的2种判定、面积比较 (Area)、二次微分 (Laplacian)

测试模式的7种判定、面积比较 (Area)、面积差比较 (Differential Area)、颤动量侦测 (Flutter)、二次微分 (Laplacian)、波峰差比 (∆Peak%)、谐振面积比 (∆Resonant Area)、频率差比 (∆ fr%)

Δ/Y型直流电阻 (∆/Y DCR)

脉衝测试比较 (IWT CMP)

高速接触检查 (HSCC)

开路检查 (OSC)

支援3302/3252感量、Q值量测 (选购)：电感 (Lx)、电感平衡 (Lx Balance)

人体接地保护功能 (GFI)

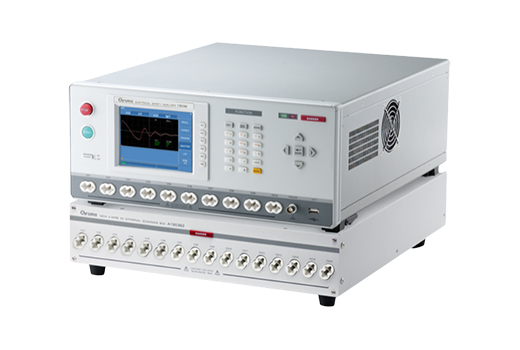

支援最多40通道扫描测试

USB资料储存及画面擷取功能

标準LAN、USB、RS232介面

操作介面( 英文、繁中、简中)
