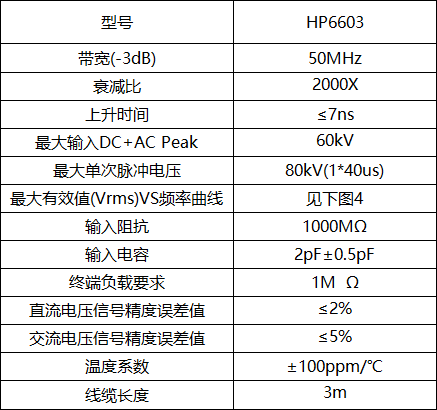

HP6603是一款高压无源电压探头。该探头具备2000倍的衰减比，更高可测量80kV的脉冲信号，60kV的直流信号，带宽更高可达50MHz，能够满足大部分高压测量的需求。该探头被设计并校准用于与输入阻抗1M0 并联20pF电容的仪器一起使用，不可用于万用表或者500终端阻抗的示波器。同时该探头可以补偿具有10到 30pF 的输入电容的仪器。
HP6603是一款高压无源电压探头。该探头具备2000倍的衰减比，更高可测量80kV的脉冲信号，60kV的直流信号，带宽更高可达50MHz，能够满足大部分高压测量的需求。该探头被设计并校准用于与输入阻抗1M0 并联20pF电容的仪器一起使用，不可用于万用表或者500终端阻抗的示波器。同时该探头可以补偿具有10到 30pF 的输入电容的仪器。

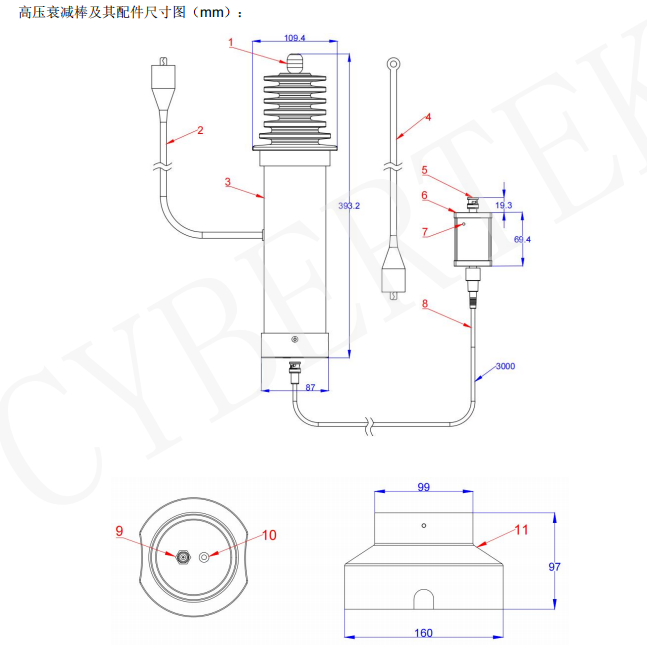

铜螺母:作为衰减棒，可直接接触被测物高压端待测信号。
接地端鳄鱼夹线(CK-265):鳄鱼夹包边为黑色，连接被测物地。
高压衰减棒本体:表面金属与大地相连。引出两根测试线用于连接被侧物体。高压端鳄鱼夹线(CK-265):鳄鱼夹包边为红色，连接被侧物所需测量的高压信号。使用时，将衰减棒铜螺母将鳄鱼夹线尾端铜鼻子压紧。
补偿盒输出头:用于连接示波器或者终端阻抗为1M的其他设备。
补偿盒:其中BNC母头用于与高压衰减棒 BNC口连接，BNC公头则用于直接接入示波器。
Probe Comp校准孔:使用无感一字螺丝刀进行调节，用于补偿10pF至30pF的输入电容的示波器或其他设备，出厂已校准，请放心使用。
BNC线(CK-330A):用于连接补偿盒与高压衰减棒，不可使用普通的BNC同轴线，否则输出信号波形会严重畸变。
BNC信号输出接口:与补偿盒连接，勿直接接入示波器。
接地柱:接地端子连接大地
衰减棒底座:搭配高压衰减棒使用，底部有拱型圆洞，用于引出 BNC线及接地线。
