PHA 系列高压差分探头（以下简称 PHA 系列探头），通过高压差分输入线连接被 测电压，将输入的高差分电压转换为低电压。输出接口与波形测量仪器相连，将 电压波形显示在测量仪器上。
主要特色
高带宽，满足大部分高频测试系统的需要 PHA0150：70MHz PHA1150：100MHz PHA2150：200MHz
量程丰富，两档衰减档，满足大部分共模测试电路的要求 50X：150V（DC + peak AC） 500X：1500V（DC + peak AC）
5MHz 带宽限制功能[1] 在测量低频信号时，能减少高频信号的噪声和干扰，满足大部分开关电源 中 FETs 的开关频率的测量。
高压差分输入模式
输入端具有较高的输入阻抗和较低输入电容，测量准确、快速
良好的共模噪声抑制能力
标准 BNC 输出接口，可与大多数厂家的波形测量仪器配合使用
声光报警功能，并支持手动关闭
自动记忆功能，关机将自动保存关机前的工作设置状态
说明
当 5MHz 带宽限制功能打开时，PHA 系列探头的输出电路内部接入一个 5MHz 的 低通网络。低通网络可以减少高频含量、噪音和谐波，有助于对低频信号进行测 试和分析。
使用场景
PHA 系列探头可用于需要进行高压浮地测量的场景，例如：
浮地电压测量、强电或高压隔离测量、开关电源设计、电源转换等相关设计、逆变、UPS 电源测量、焊接、电镀电源测量、变频器测量、变频家电测量：感应加热﹑电磁炉、电子镇流器设计、电机驱动设计、CRT 显示器设计、电工实验、低压电器试验、电力电子和电力传动实验
使用场景 PHA 系列探头可用于需要进行高压浮地测量的场景，例如：
浮地电压测量、强电或高压隔离测量、开关电源设计、电源转换等相关设计、逆变、UPS 电源测量、焊接、电镀电源测量、变频器测量、变频家电测量：感应加热﹑电磁炉、电子镇流器设计、 电机驱动设计、CRT 显示器设计、电工实验、低压电器试验、电力电子和电力传动实验。

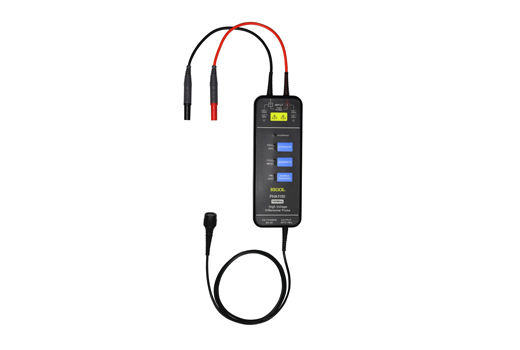

探头部件总览 PHA 系列探头包含 PHA0150、PHA1150 和 PHA2150，本手册以 PHA1150 为例 进行说明。
技术参数
| 指标名称 | PHA0150 | PHA1150 | PHA2150 | |
| 带宽(-3dB) | 70MHz | 100MHz | 50X:160MHz 500X:200MHz | |
| 上升时间 | ≤5ns | ≤3.5ns | 50X:≤2.4ns(典型值≤2.2ns) 500X:≤2ns(典型值≤1.8ns) | |
| 精度 | ±2% | |||
| 量程选择(衰减比) | 50X/500X | |||
| 更大差分测量电压(DC + peak AC) | 衰减比为50X时:±150V衰减比为500X时:±1500V | |||
| 更大输入对地电压(V) | 600V CATIII 100OV CATII | |||
| 共模电压(DC + peak AC) | 1500V | |||
| 输入阻抗 | 单端对地 | 5MΩ±1% | ||
| 差分输入 | 10MΩ±1% | |||
| 输入电容 | 单端对地 | <4pF | ||
| 差分输入 | <2pF | |||
| CMRR | DC | >80dB | ||
| 100 kHz | >60dB | |||
| 1 MHz | >50dB | |||
| 3.2 MHz | >30dB | |||
| 50 MHz | >26dB | |||
| 噪声(Vrms) | 衰减比为50X:<50mV 衰减比为500X:<300mV | |||
| 过载指示电压阈值 | 衰减比为50X:153V±3V 衰减比为500X:1530V±30V | |||
| 延时时间 | 21ns 16ns | |||
| 带宽限制(5MHz) | ≥-3dB@5MHz | |||
| 过载指示灯(红灯) | 有 | |||
| 过载报警声 | 有(可选择关闭) | |||
| 自动保存功能 | 有 | |||
| 输出阻抗 | 502 | |||
| 安全标准 | EN61010-1:2010 | |||
