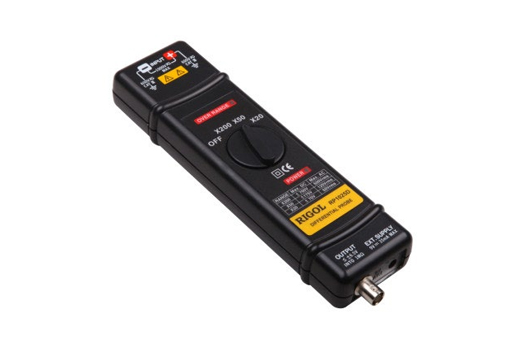

RP1000D系列 高压差分探头

RP1000D系列高压差分探头可以将输入的高差分电压转换为低电压, 并将波形显示在示波器上。其使用频率可分别高达 25MHz RP1025D)、50MHzRP1050D)、100MHzRP1100D),非常适合 大电力测试和研发使用。

RP1000D系列高压差分探头可以将输入的高差分电压转换为低电压, 并将波形显示在示波器上。其使用频率可分别高达 25MHz (RP1025D)、50MHz(RP1050D)、100MHz(RP1100D),非常适合 大电力测试和研发使用。

RP1000D 系列高压差分探头适用于通用示波器,其标识的衰减比是 在示波器的输入阻抗为 1MΩ 时的衰减量,当示波器的输入阻抗设置 为 50Ω 时,衰减量变为输入阻抗为 1MΩ 时的 2 倍。



基本操作

1. 将附件提供的红色安规 IC 夹与红色双香蕉插头硅胶线的一端连 接,将黑色安规 IC 夹与黑色双香蕉插头硅胶线的一端连接。然 后将红色双香蕉插头硅胶线与高压探头的红色(+)输入端口连 接,将黑色双香蕉插头硅胶线与高压探头的黑色(-)输入端口 连接。 注意: a) 安规 IC 夹可替换为高压专用 IC 夹、安规鳄鱼夹或安规接触 探头棒。 b) 双香蕉插头硅胶线可替换为高压专用双香蕉插头硅胶线。

2. 将双端 BNC 同轴线缆的一端与高压差分探头的 BNC 接口连接, 另一端连接至示波器输入端。

3. 打开示波器上的通道开关,调节高压探头和示波器使二者的衰减 比匹配。若示波器的衰减比与高压探头不匹配,则实际的垂直档 位等于高压探头的衰减比除以示波器的衰减比再乘以示波器上 的垂直档位。

例如:示波器的衰减比设置为 1X,高压探头的衰减比设置为 X200,示波器上的垂直档位为 0.5V/div,则实际的垂直档位为 200X0.5V/div=100V/div。当示波器的输入阻抗是 50Ω 时,实际 垂直档位为 2X200X0.5V/div=200V/div。 注意:当示波器的衰减比与高压探头的衰减比设置一致时,示波 器上显示的垂直档位即为实际档位。

技术参数

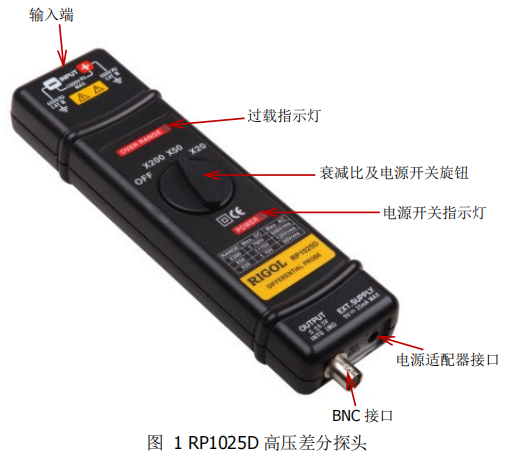

RP1025D

带宽DC-25MHz(-3dB)
衰减比X20、X50、X200
精度±2%
输入电压范围(DC+AC峰峰值)衰减比为X20:≤140Vpp,约50Vrms 或DC
衰减比为X50:≤350Vpp,约125Vrms 或DC
衰减比为X200:≤1400Vpp,约500Vrms或DC
更大输入电压更大差分电压:1400V(DC+AC峰峰值)或500Vrms
输入端对地电压:240Vrms
输入阻抗差分:4M2/1.2pF
单端对地:2MΩ/2.3pF
输出电压≤6.5V
输出阻抗50Ω
上升时间14ns
共模抑制60Hz:>50dB
100Hz:>50dB
1MHz:>50dB
电源指定外接 9V DC 电源(必须为RIGOL 承认的指定品)
耗电<300 mA

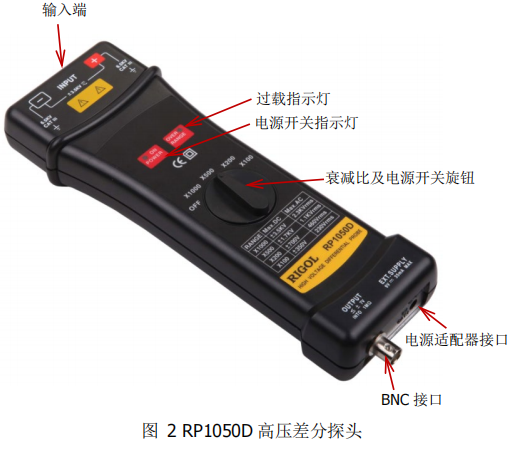

RP1050D

带宽DC-50MHz(-3dB)
衰减比X100、X200、X500、X1000
精度±2%
输入电压范围(DC+AC峰峰值)衰减比为X100:≤700Vpp,约230Vrms 或DC
衰减比为X200:≤1400Vpp,约460Vrms或DC
衰减比为X500:≤3500Vpp,约1140Vrms或DC
衰减比为X1000:≤7000Vpp,约2300Vrms或DC
更大输入电压更大差分电压:7000V(DC+AC峰峰值)或2300Vrms
输入端对地电压:1200Vrms
输入阻抗差分:16MS/1pF
单端对地:8MΩ/2pF
输出电压≤±7.0V
输出阻抗50Ω
上升时间7ns
共模抑制60Hz:>50dB
100Hz:>50dB
1MHz:>50dB
电源指定外接 9V DC 电源(必须为RIGOL 承认的指定品)
耗电<300 mA

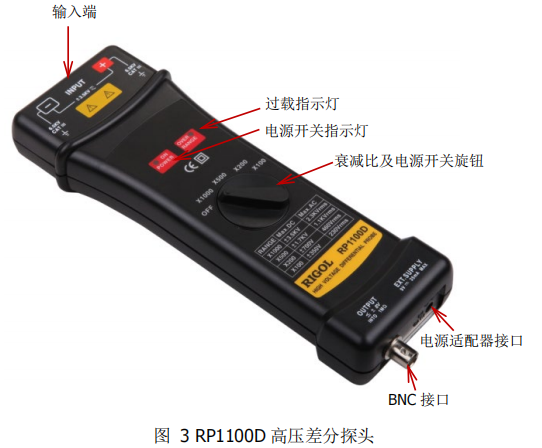

RP1100D

带宽DC-100MHz(-3dB)
衰减比X100、X200、X500、X1000
精度±2%
输入电压范围(DC+AC峰峰值)衰减比为X100:≤700Vpp,约230Vrms 或DC
衰减比为X200:≤1400Vpp,约460Vrms或DC
衰减比为X500:≤3500Vpp,约1140Vrms或DC
衰减比为X1000:≤7000Vpp,约2300Vrms或 DC
更大输入电压更大差分电压:7000V(DC+AC峰峰值)或2300Vrms
输入端对地电压:1200Vrms
输入阻抗差分:16MS/1pF
单端对地:8MΩ/2pF
输出电压≤8.0V
输出阻抗50Ω
上升时间3.5ns
共模抑制60Hz:>50dB
100Hz:>50dB
1MHz:>50dB
电源指定外接 9V DC 电源(必须为RIGOL 承认的指定品)
耗电<300 mA
