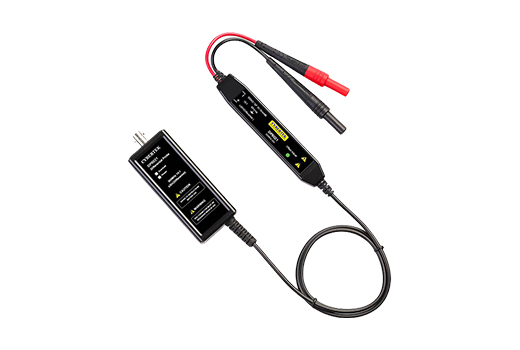

DP6021探头是具有浮地测量功能的高频低压差分探头。测量电压±20V(DC+Pk),其带宽更高达200MHz，提供 10:1 的衰减设置，具有 1 MΩ 的输入阻抗，以及 3.5 pF 的低输入电容，可以更大程度地降低电路负载，具有过压报警功能，可以兼容任何具有 50 Ω BNC 输入的示波器，并可以通过示波器或计算机上的 USB 端口供电。
DP6021探头是具有浮地测量功能的高频低压差分探头。测量电压±20V(DC+Pk),其带宽更高达200MHz，提供 10:1 的衰减设置，具有 1 MΩ 的输入阻抗，以及 3.5 pF 的低输入电容，可以更大程度地降低电路负载，具有过压报警功能，可以兼容任何具有 50 Ω BNC 输入的示波器，并可以通过示波器或计算机上的 USB 端口供电。在各种应用中得到广泛使用，可以为当今的高速功率测量、车载总线测量和数字系统设计提供出色的通用差分信号测量。
应用
浮地差分信号测量
高速功率测量
数字差分总线
汽车串行总线（CAN、LIN、FlexRay）
机械规格
型号 | 参 数 | |

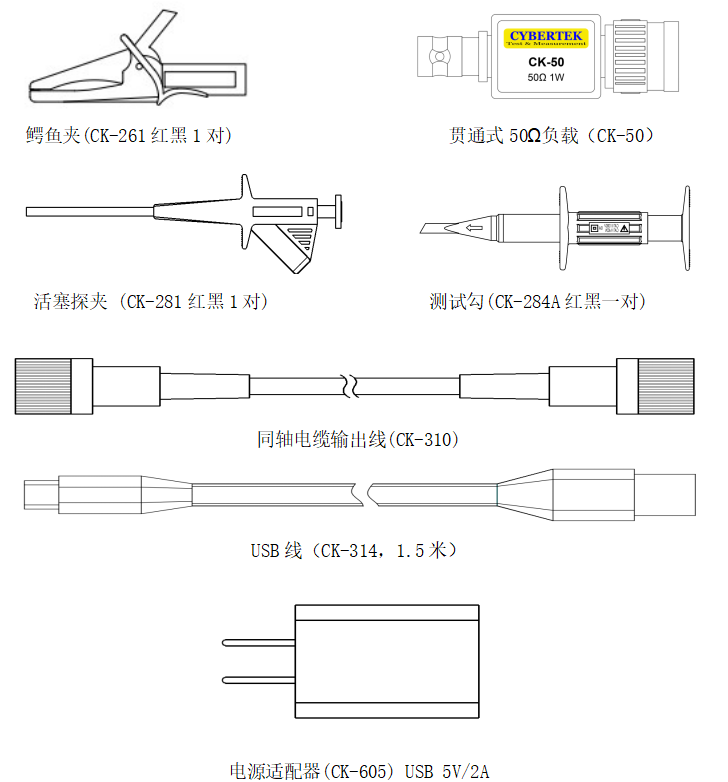

差分输入线 | 15cm | |
BNC 输出线(CK-310) | 1m | |
鳄鱼夹(CK-261) | 85*40*17mm | |
活塞探夹(CK-281) | 152*50*13mm | |
测试勾(CK-284A) | 121*37*20mm | |

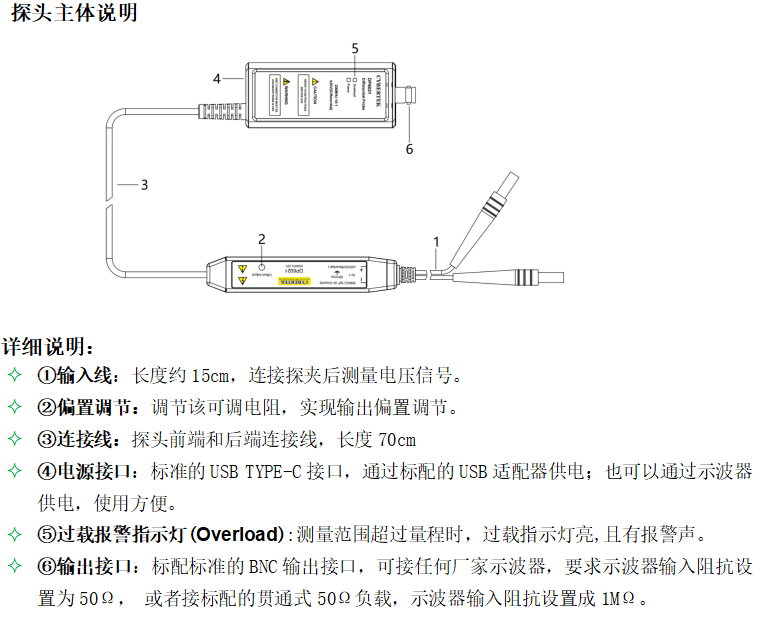

探头尺寸 | 前端 | 116*22*15mm |
后端 | 104*40*27mm | |
探头重量 | 135g | |
环境特性
型号 | 参 数 |
污染等级 | 2 |
工作温度 | 0℃~50℃ |
存储温度 | -30℃~70℃ |
工作湿度 | 85%RH |
存储湿度 | 90%RH |
工作海拔高度 | 3000m |
存储海拔高度 | 12000m |
