RP6060探头为测量 DC 电源轨上的纹波而提供低噪声、大偏置范围解决方案，其 DC 电源轨范围为 -60 ~ +60 VDC。提供了所需的行业领先的低噪声和大偏置范围，可以测量1GHz 以下200μVp-p ~ 800 mVp-p的AC 纹波。该探头主要用于测量配电平面的低源阻抗，所以不建议在源阻抗 >1 Ω 的情况下测量设备，因为这可能会导致波形失真。
RP6060探头为测量 DC 电源轨上的纹波而提供低噪声、大偏置范围解决方案，其 DC 电源轨范围为 -60 ~ +60 VDC。提供了所需的行业领先的低噪声和大偏置范围，可以测量1GHz 以下200μVp-p ~ 800 mVp-p的AC 纹波。该探头主要用于测量配电平面的低源阻抗，所以不建议在源阻抗 >1 Ω 的情况下测量设备，因为这可能会导致波形失真。
现代电子产品新增的功能、更高的密度、更快的开关速度，正推动着对更低的供电电压的需求。设计人员需要放大电源轨， 查找高频干扰信号，测量纹波，在更紧张的容限下分析耦合效应。示波器通常没有足够的偏置，把DC轨上的噪声和纹波位移到屏幕中心来进行所需的测量。RP6060探头提供了低噪声测量解决方案（示波器和探头），这一点非常关键，以区分示波器和探头的噪声与被测的DC电源的噪声和纹波。探头中较高的输入阻抗，可以更大限度地减少示波器负载对DC轨道的影响 (50 kΩ)。探头提供的带宽越高，能够查看 DC 轨道上可能影响的数据信号、时钟等信号的内容（谐波、更快的纹波等）就越多。

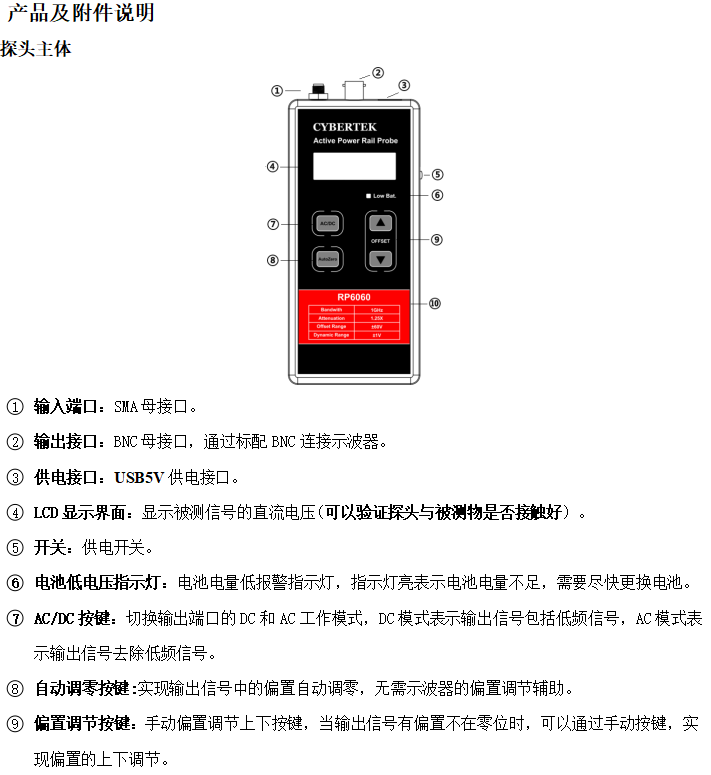

产品特点
极高的测量带宽1GHz
极低的本底噪声<300uVpp(20MHz带宽)，<3mVpp(1GHz带宽)
高达±60V电源电压的测量范围
具有自动和手动电源电压偏置消除功能
具有AC/DC两种耦合方式
业界首创的附加4位的高精度数字电压表功能的电源纹波探头
业界独创的USB和电池双供电
应用
探测汽车、工业和消费市场中芯片组的电源轨电压供电和控制功能
探测数字功率管理、内存和以太网连接能力
探测高频电源轨上的噪声源
电气规格
| 带宽(-3dB) | 1GHz |
| 上升时间 | ≤350ps |
| 主机噪声典型值 | <300uVpp(20MHz带宽) <3mVpp(1GHz带宽) |
| 精度 | ≤± 1% |
| 输入阻抗(DC-10Hz) | 50kΩ |
| 输入阻抗(AC>100kHz) | 50Ω |
| AC耦合方式 低频截止点(-3dB) | 17kHz |
| 电池续航时间 | 约 12小时 |
| 延时时间 | 主机 490ps |
| BNC(1m) 5ns | |
| SMA公头至MMCX公头连接线 6.31ns | |
| SMA公头至SMA公头连接线 6.31ns | |
| Y型导线适配器 350ps | |
| 焊接式电缆适配器 750ps | |
| 电缆适配器，MMCX母头至 U。FL 母头 750ps | |
| 终端负载要求 | 50Ω |

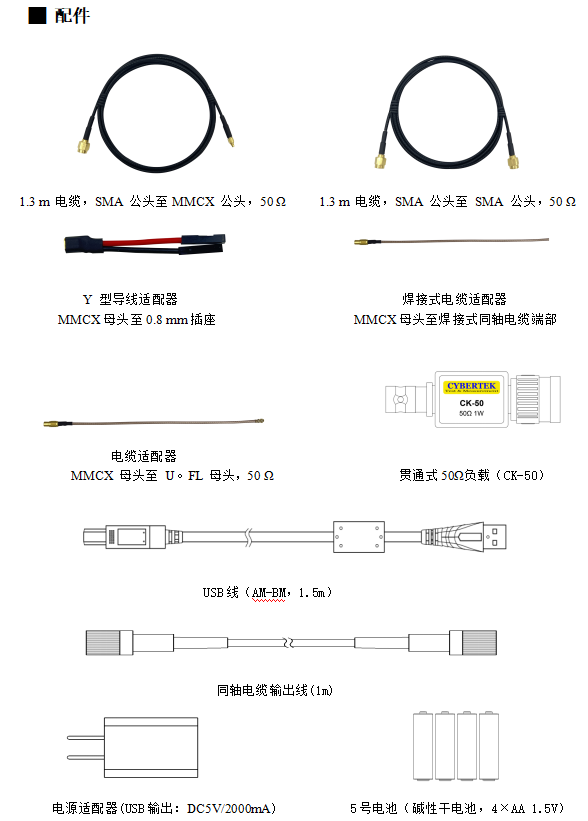

机械规格
| 型号 | 参数 |
| 探头尺寸 | 162mm*70mm26mm |
| 探头重量 | 165g |
| USB 供电线AM-BM(CK-315B) | 1.5m |
| BNC 输出线(CK-310) | 1m |
| SMA公头至MMCX公头连接线(CK-317B) | 1.3m |
| SMA公头至SMA公头连接线(CK-317A) | 1.3m |
| Y型导线适配器(CK-317D) | 50mm |
| 焊接式电缆适配器(CK-317E) | 150mm |
| 电缆适配器(CK-317C) | 150mm |
环境特性
| 型号 | 参 数 | |
| 工作温度 | 探头盒 | 0℃~50℃ |
| 配件 | -40℃~125℃ | |
| 存储温度 | -30℃~70℃ | |
| 工作湿度 | 85%RH | |
| 存储湿度 | 90%RH | |
| 工作海拔高度 | 3000m | |
| 存储海拔高度 | 12000m | |
