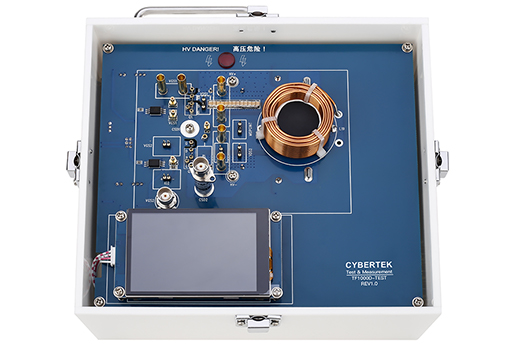

TF1000D是一款集成了高压电源、功率电感、双脉冲信号发生器、UI控制界面等完整核心组件的便携式双脉冲测试仪。

本装置设计有供电流电压探头使用的便捷式接驳端子,可便捷且精准地将功率半桥拓扑结构的测试波形读取至用户示波器上,以充分展示本公司探头在高速功率器件级动态测试实验过程中的优异性能，工程师无需再额外配置外围仪器仪表。

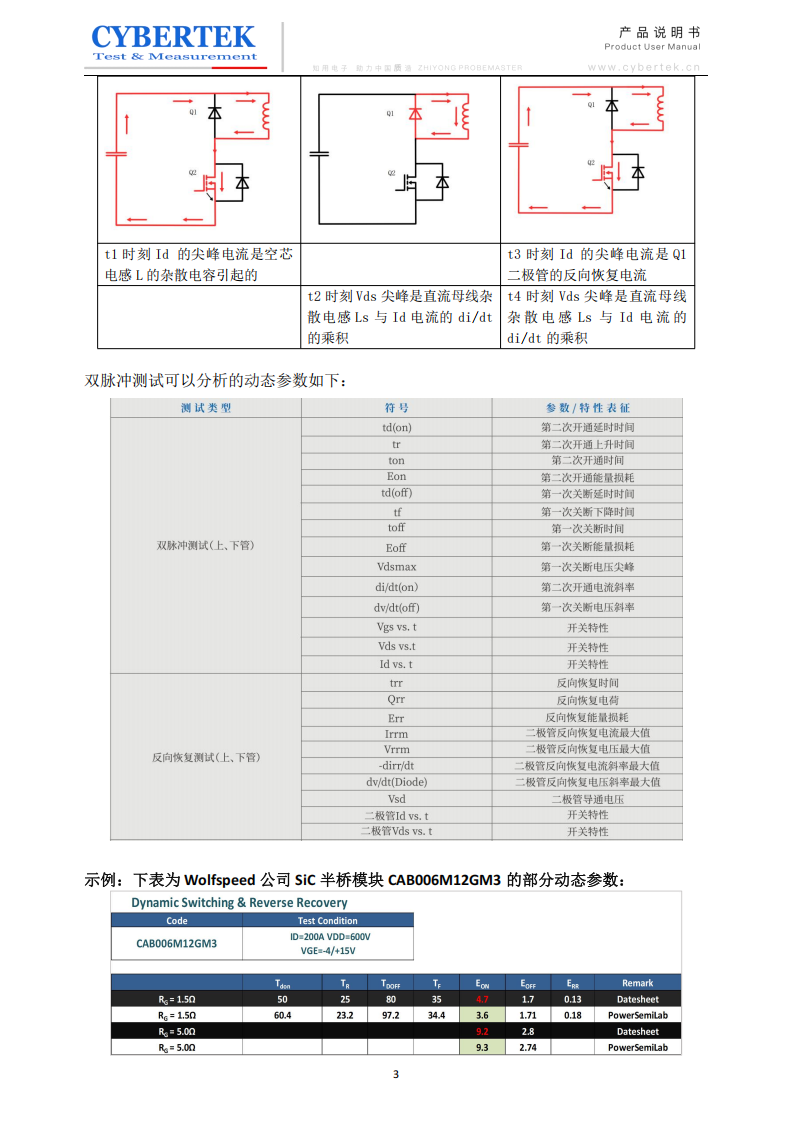

本装置可帮助工程师测试表征TO-247-3L/T0-247-4L封装SiC MOSFET 单管器件的动态性能，其主体电路包含主电路回路和驱动电路两部分，得益于整体低杂散电感的电路设计，当MOSFET快速通断且达到500V/15ns(dv/dt高达 33KV/us)时，器件两端的波形震荡仍可控制在极低水平，以便于测量计算被测SiC MOSFET 器件的动态参数。

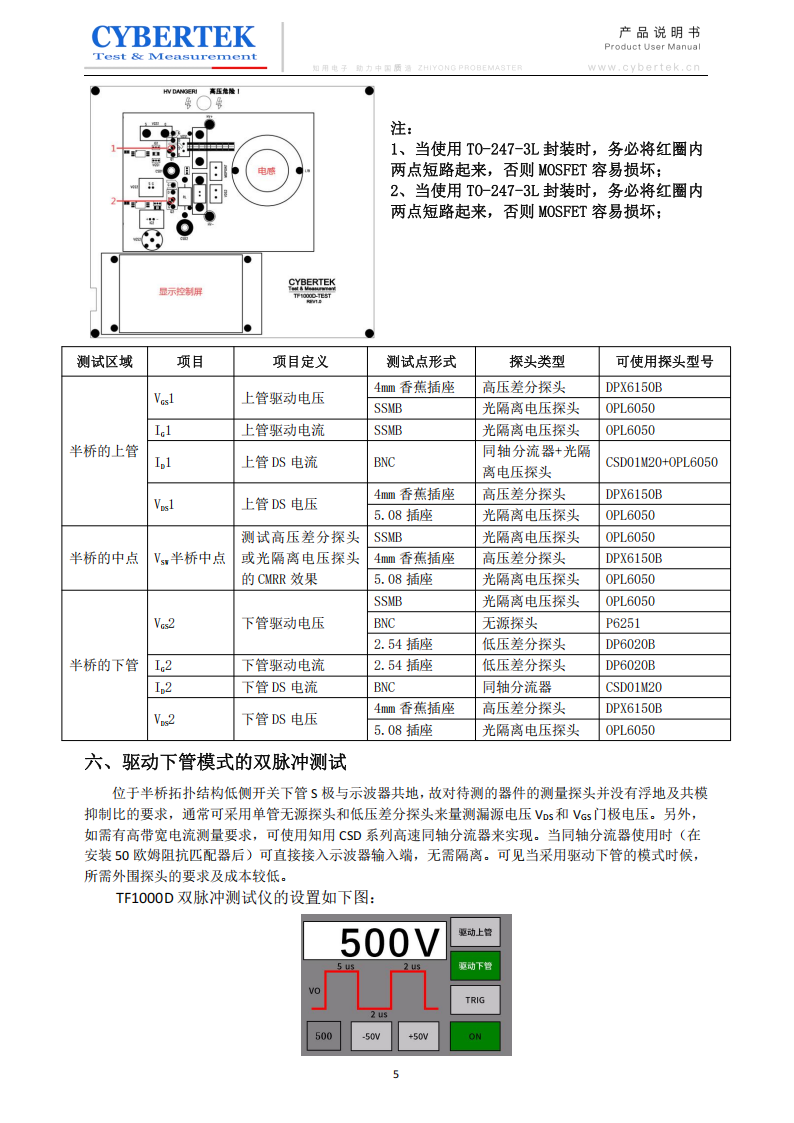

本装置上部电路板区域集成了各类电流电压探头的接入端口，均根据测量的要求布局设计，以充分发挥出探头性能;针对高压差分探头的采用定制型4mm香蕉插座，在降低波形振荡的同时实现对 500MHz高速电压信号进行低失真测量采集。对于高速电流采集:设置了两个本公司最新型螺栓型同轴分流器，分别用于检测上管及下管的高速电流波形。此新型螺栓型同轴分流器可较为简便地进行徒手安装和拆卸，或快速替换各不同阻值的同轴分流器。

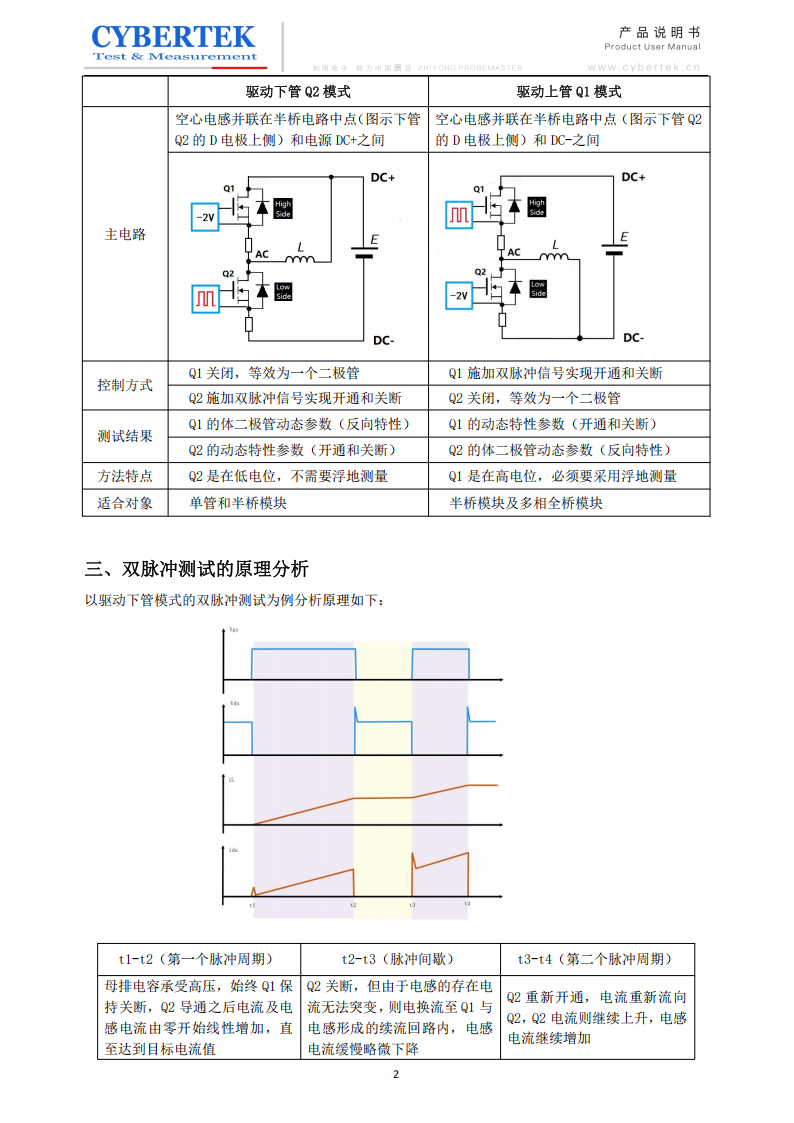

本装置可以通过前面的可视化UI软件控制界面，可快速准确地切换双脉冲实验的不同测试项目(DUT器件开关特性/反向恢复特性)的硬件电路连接。软件设置时会同步配置上/下桥臂的驱动器，内部继电器，以及空心电感接入位置，工程师可快速准确作设置切换并避免错误设置。

TF1000D 双脉冲测试演示装置整体尺寸仅有214*193*123mm，非常便于携带及演示。

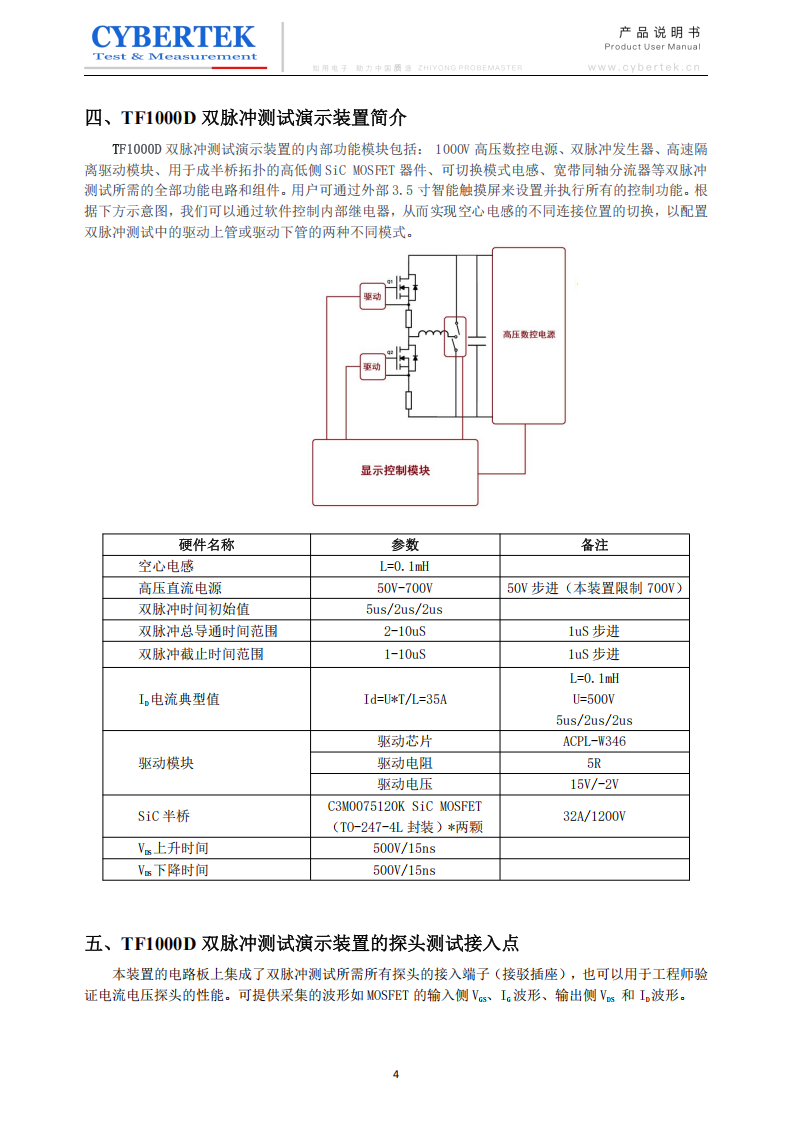

硬件名称	参数	备注
空心电感	L=0.1mH
高压直流电源	50V-700V	50V步进(本装置限制700V)
双脉冲时间初始值	5us/2us/2us
双脉冲总导通时间范围	2-10uS	luS步进
双脉冲截止时间范围	1-10uS	luS步进
Ip电流典型值	Id=U*T/L=35A	L=0.1mH U=500V 5us/2us/2us
驱动模块	驱动芯片	ACPL-W346
	驱动电阻	5R
	驱动电压	15V/-2V
SiC半桥	C3M0075120K SiC MOSFET (TO-247-4L封装)*两颗	32A/1200V
Vps上升时间	500V/15ns
Vps下降时间	500V/15ns

TF1000D双脉冲测试演示装置.pdf

双脉冲测试演示装置 TF1000D
