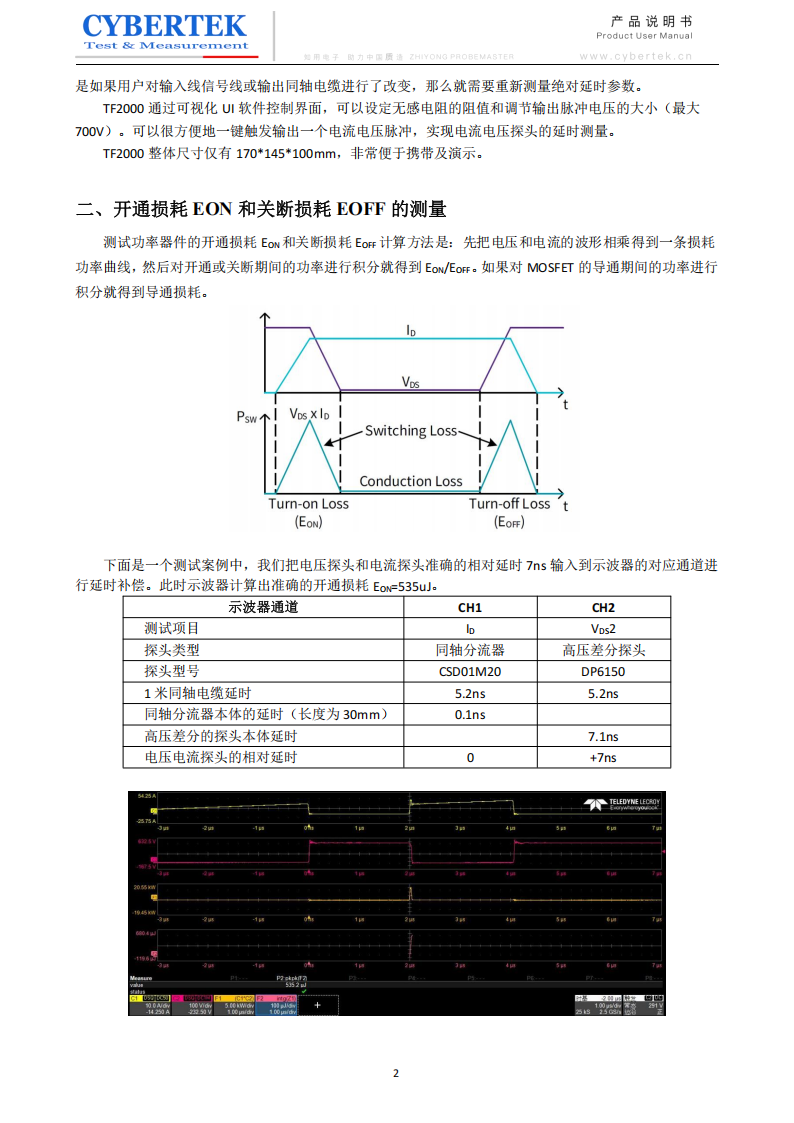

在电力电子技术领域，为了准确测试功率器件的开通损耗Eon和关断损耗EoFF，必须获得非常准确的电流电压探头之间的相对延时参数(skew)，然后输入到示波器的对应通道进行延时补偿。否则会导致示波器计算 EoN,EoFf时产生很大的误差。

立即咨询 联系电话：0755-29126662

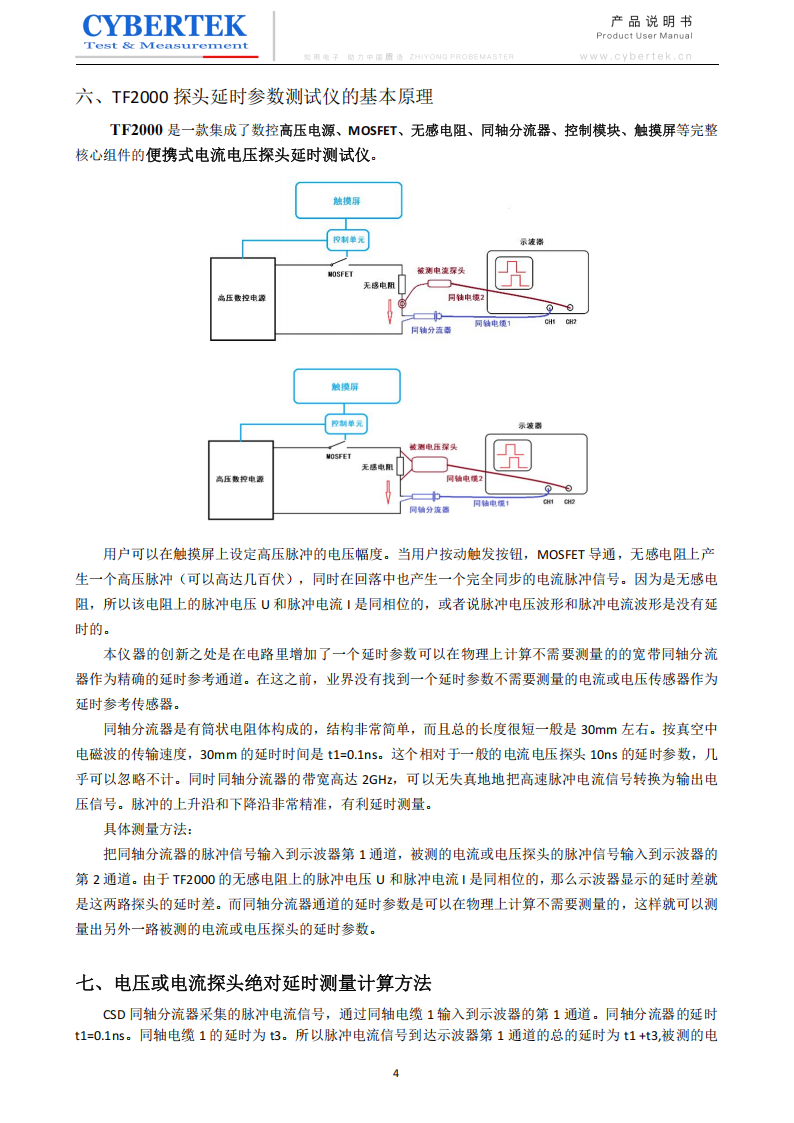

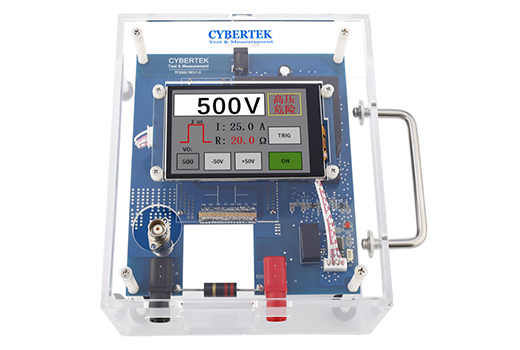

TF2000 是一款集成了数控高压电源、MOSFET、无感电阻、同轴分流器、控制模块、触摸屏等完整核心组件的便携式电流电压探头延时测试仪。

业界首创的可以测量单个电流电压探头延时参数的仪器：

本仪器的创新之处是在电路里增加了一个延时参数可以在物理上计算不需要测量的的宽带同轴分流器作为的延时参考通道。在这之前，业界没有找到一个延时参数不需要测量的电流或电压传感器作为延时参考传感器。

TF2000在业界实现在高压(700V)大电流(30A)的状态下测量单个电流电压探头的延时参数，也可以测量两个电流电压探头之间的的相对延时。

电流电压探头的延时参数是指某一个电流或电压探头从输入到输出的延时参数。该延时参数由电流电压探头的电路结构和信号电缆长度产生。生产探头的厂家会给出每一个型号标准的延时参数。但是如果用户对输入线信号线或输出同轴电缆进行了改变，那么就需要重新测量延时参数。

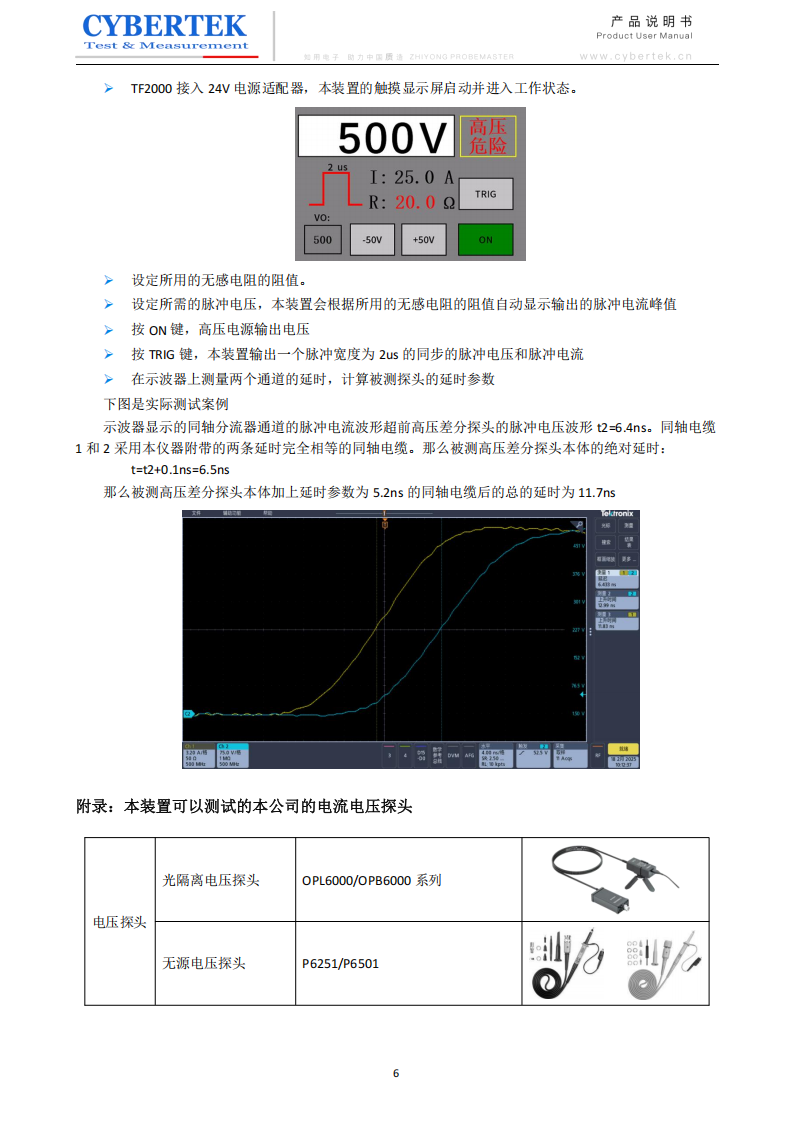

TF2000 通过可视化UI软件控制界面，可以设定无感电阻的阻值和调节输出脉冲电压的大小(更大700V)。可以很方便地一键触发输出一个电流电压脉冲，实现电流电压探头的延时测量。

TF2000 整体尺寸仅有170*145*100mm，非常便于携带及演示。
