产品特点

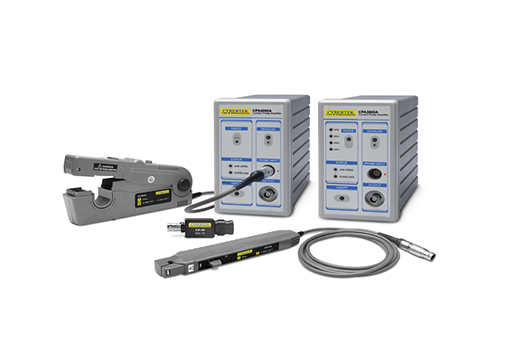

CP3000/4000系列电流探头是一款能够同时测量直流和交流的高频电流探头。其特点包括：高带宽，可准确快速捕捉电流波形；高精度，典型精度为1%，满足大部分测试领域的需要；多款探头可供选择，方便不同量程电流测量；标准的BNC输出接口，可匹配任何厂家示波器。常用于开关电源、马达驱动器、电子整流计、LED照明、新能源等设计和测试应用中。

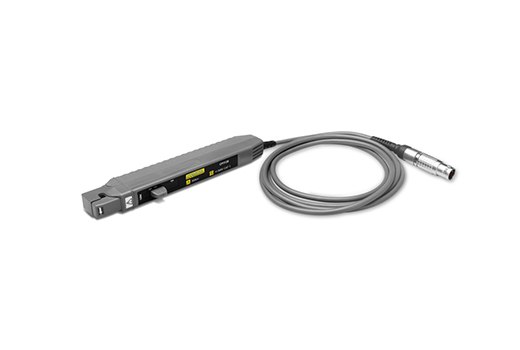

CP3120体积轻巧，可在当前拥挤的电路板中使用自如；小型钳夹可以在紧张的空间中探测电流，同时仍能夹住直径达5mm的导线；可以测量30A的连续电流和50A的峰值电流，提供70MHz带宽；分辨率高达1mA；需配合CPA3000A放大器同时使用。

CP3050体积轻巧，可在当前拥挤的电路板中使用自如；小型钳夹可以在紧张的空间中探测电流，同时仍能夹住直径达5mm的导线；可以测量50A的连续电流和50A的峰值电流，提供50MHz的带宽；分辨率高达5mA；需配合CPA3000A放大器同时使用。

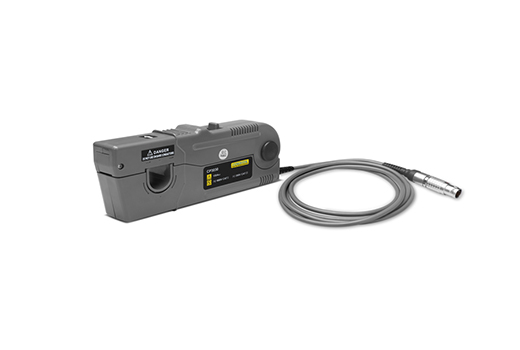

CP3030钳口可夹住直径达20mm的导线，适用于大电流应用场合；可以测量150A的连续电流和300A的峰值电流，提供了15MHz的带宽；分辨率高达5mA；需配合CPA3000A放大器同时使用。

CP4040钳口可夹住直径达20mm的导线，适用于大电流应用场合；测量500A的连续电流和750A的峰值电流，提供了5MHz的带宽；分辨率为1A。需配合CPA4000A放大器同时使用。

产品及附件

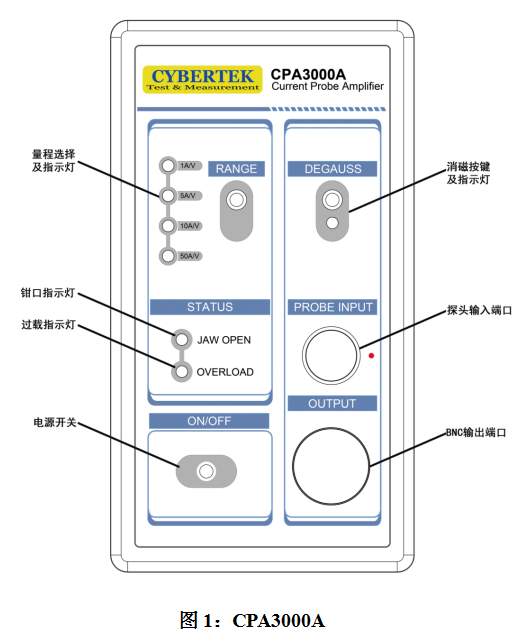

自动消磁调零按键与指示灯

1、检测到电流探头需要消磁时，消磁按键旁边的指示灯会发出红光。但是放大器不能检测到探头需要消磁的所有情况，所以为了测试准确，测试之前即使指示灯不是红色也需要按消磁按键进行消磁。

2、消磁的时候要确保探头已经锁紧，放大器的输出端已正确接上50Ω负载，而且确保被测试导线没有电流通过。

量程选择按键及指示灯

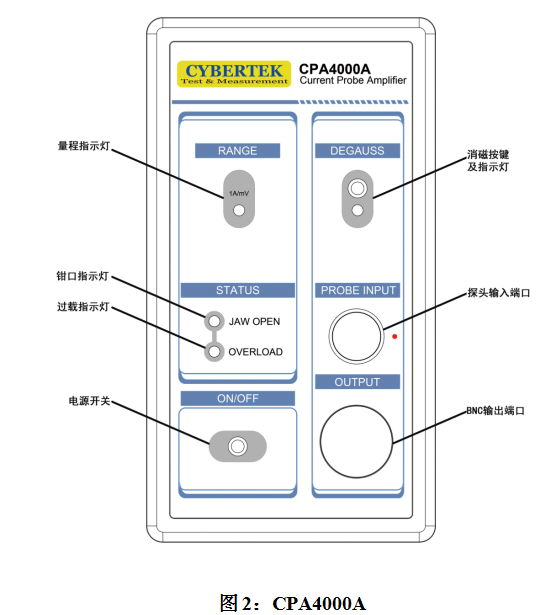

连接探头后用于切换两种不同的量程（CPA4000A只有一个档位，无此功能）。具体切换量程见表3。

探头钳口指示灯

若红色指示灯亮起说明电流探头的钳口没有锁紧，此时将无法进行消磁或者导致测量结果不准确。应该把探头锁紧才能正常使用。

过载指示灯

当该指示灯持续是红色的时候说明所测连续电流超出量程；当该指示灯的红色是在闪烁，说明所测波形的脉冲电流超出更大量程。

注意:为了避免对人身造成伤害，以及对仪器造成损坏，请不要测量超过放大器规格的电流。

电源开关

当关闭电源的时候放大器不能工作，但是内部的线性电压部分仍然与电源电压（开关电源）相连。

探头输入端

探头应该正确连接，否则会对探头和放大器造成不必要的损坏。

输出端口

使用标配的BNC连接线把放大器输出端连接到示波器的输入端。

注意：放大器的输出终端要匹配50Ω负载。

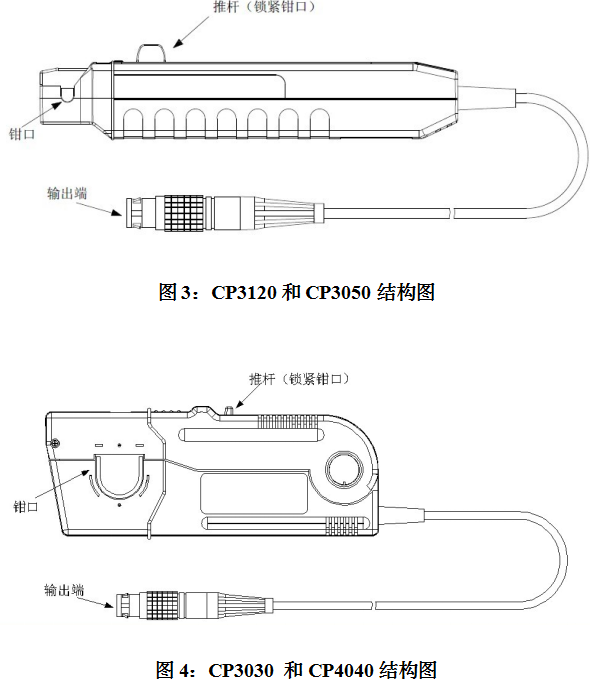

探头主体说明

钳口：测量被测导线。注意：被测导线不能超过钳口直径。

推杆：向后拉推杆，可打开钳口；测量时，锁紧钳口，推杆向前推到位，确保LOCK状态，才能保证测量精度。

输出端：输出接口，配合相应的放大器使用。

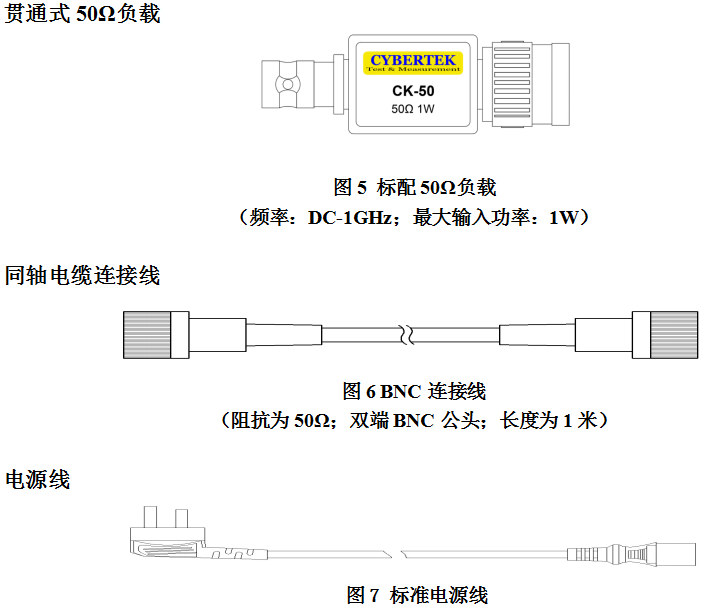

产品附件

产品规格

放大器技术规格

产品参数的测量是在下列情况下所获得：

探头和放大器都已经在23±5℃的环境下进行校正。

探头和放大器的工作环境见表5。

电流探头和放大器都已经热机至少20分钟。

探头是在热机后进行的消磁。而且此后当自动消磁灯闪烁的时候都要进行消磁调零。

放大器输出端正确接上50Ω负载。

注：1. 保证精度≤3%的测试环境温度：10℃-40℃

2. 典型精度的测试环境温度是23℃±5℃.

保养及维护

保持放大器与探头的清洁干燥。

若需清洁，可用柔软干布擦拭，不可使用化学药剂清洁。

不使用探头时，请将其放入所配包装内，置于阴凉﹑洁净和干燥处。

运输时，务必放入本公司所配的包装内，可起防震作用。

长期不使用时请把电源线从电源插板上拔出。

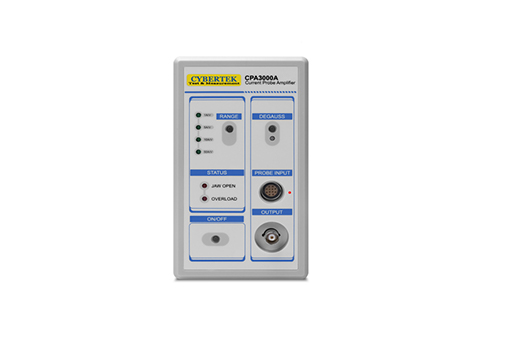

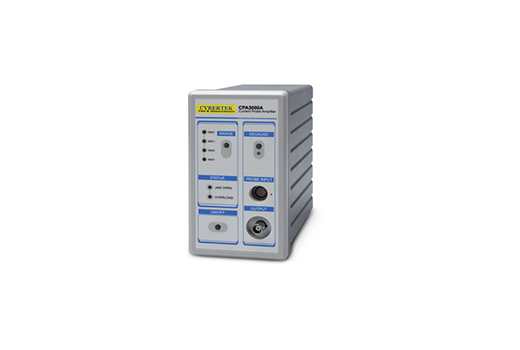

放大器（CPA3000A/CPA4000A）机械规格

参数		规格
长		165mm
宽		90mm
高		162mm
重量	CPA3000A	1086g
	CPA4000A	1094g

电流探头技术规格（典型）

参数		CP3120		CP3050		CP3030		CP4040
量程		1A/V 10A/V		5A/V 10A/V		5A/V 50A/V		1A/mV
最小测量电流		1mA		5mA		5mA		1A
噪声(限制带宽20MHz)		≤75uArms		≤50uArms		≤500uArms		≤70mArms
电流更大值 (随频率上升而下降，图14~17)	量程	10A/V	1A/V	10A/V	5A/V	50A/V	5A/V	1A/mV
	DC 连续	30A	5A	50A	25A	150A	25A	500A
	RMS(正弦波)	21A	3.5A	35A	17.7A	150A	17.7A	500A
	峰值	50A	50A	50A	50A	500A	500A	750A
终端负载要求		50Ω
电流系统	延时时间	15ns		15ns		25ns		65ns
	BNC线1米	5ns
更大绝缘线电压		300V CATI		300V CATI		600V CATII 300V CATII		600V CATII 300V CATII
插入阻抗		参考图18		参考图 19		参考图 20		参考图21

电流探头机械规格（典型）

参数		CP3120	CP3050	CP3030	CP4040
探头手柄尺寸	长	175mm		175mm
	宽	40mm		26mm
	高	18mm		65mm
钳口直径		5mm(参考图8)		20mm(参考图 9)
线长		1.5m		2m	4m
重量		177g		450g	504g

CP3000 CP4000系列高频电流探头说明书（2019110）.doc

高频交直流电流探头（DC、AC）CP3000、CP4000系列（分体式）
