CPL8100C/D 测量电流更大为 100A 峰值(70.7A RMS)，CPL8100C 带宽为 600kHz(-3dB),CPL8100D 带宽为 2MHz（-3dB）。提供两个量程切换(10A 和 100A 档位)，根据电流大小选择合适量程；具有自动调零功能，使用方便；带有电源和电池低电压报警指示灯，过载报警声；可使用电池供电或者外部电源供电，使得测量更加方便；标准的 BNC 输出接口,方便和示波器等其它设备的连接，可使用 BNC 转双香蕉插头连接万用表测量 AC 和 DC 电流；带有 LCD 显示屏，可显示 DC~400Hz 有效值。通常用于工频测量﹑电机驱动﹑ 电源等场合。

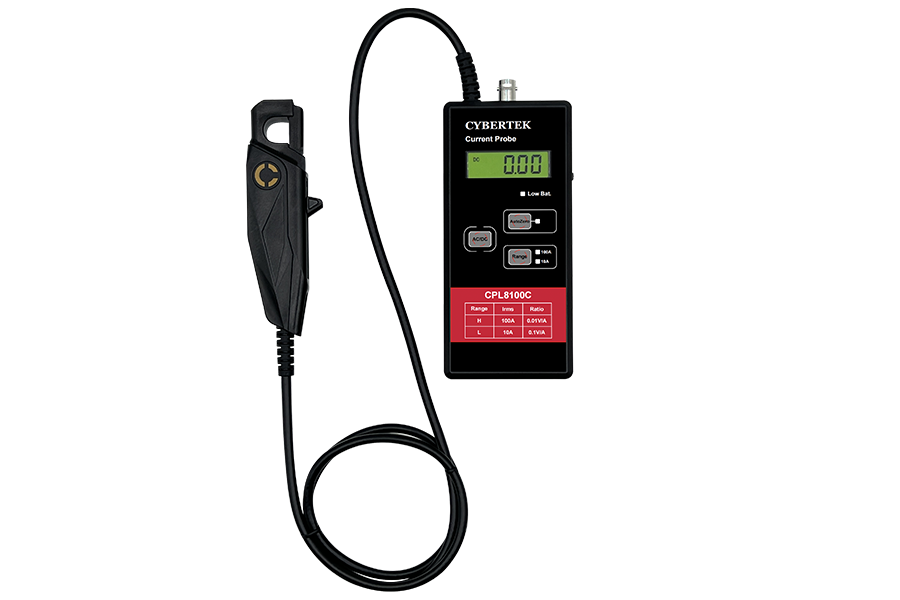

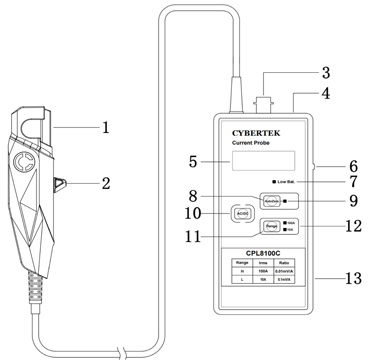

探头主体

1）钳口：测量电流钳口，被测导线更大直径 12mm。

2）开关控制杆控制传感器头开合的操纵杆。测量电流时应先拉操纵杆打开传感器，放入被测导线。然后再推操纵杆使探头处于闭合状态。

3）信号输出接口: BNC 标准接口，通过标配 BNC 连接线可接任何厂家示波器等。

4）USB 5V 供电接口：标准 USB（B 型）接口，标配 USB 供电连接线。

5）LCD 显示屏：显示 DC~400Hz 测量电流的有效值

6）电源开关 OFF：探头处于关状态，电池或者外部电源不供电。 ON：探头处于开状态，电池或者外部电源供电。

7）电池低电量指示灯：当电池电压低于 4.3V 时，电源指示灯点亮红色，提示更换电池。

8）自动调零按键：为了能测量，测量之前进行调零可以避免地球磁场，温漂等环境因素的影响。

9）调零指示灯：调零时点亮为绿色，调零结束后熄灭。

10）AC/DC 按键：LCD 显示屏 AC/DC 测量切换。

11）量程按键：量程切换按键。

12）量程指示灯：指示当前量程选择。

13）电池盒：使用 4 节 5 号碱性电池，更换电池时，要求电流探头未连接被测导体和示波器，开关处于 OFF 位置。

电气特性

测量条件：23℃,60%RH,附近无载流线，被测导线穿过中心测试，负载阻抗 1MΩ。

档位			L	H
电流范围			50mA~10A 峰值	1A~100A 峰值
BNC 输出量程灵敏度			0.1V/A	0.01V/A
LCD 显示值			DC~400Hz 有效值
典型 DC 精度			3%±50mA	500mA~40A 峰值：4%±50mA； 40A~100A 峰值：±15%更大值
带宽（-3dB）	CPL8100C		DC-600kHz 参考典型幅频特性(图 1）
	CPL8100D		DC-2MHz 参考典型幅频特性(图 2）
更大电流 VS 频率特性曲线			参考图 3
相移			DC～65Hz：<1.5°	DC～65Hz：<1°
典型的 DC 线性度			在 H 档位（0.01V/A）时典型的 DC 线性度参考图 4
上升时间		CPL8100C	≤583ns
		CPL8100D	≤175ns
更大工作电流			见电压及电流额定值表
更大工作电压			见电压及电流额定值表
更大浮动电压			见电压及电流额定值表
工作电压 RMS			CATI 600V CATII 600V CATIII 300V
共模电压 RMS			CATI 600V CATII 600V CATIII 300V
典型电池类型和寿命			4 节 5 号碱性电池/ 72 小时
低电池指示功能			当电池电压＜4.3V 时, 电池指示灯红色报警
过载指示功能			被测电流超过量程，蜂鸣器响

电压及电流额定值表

参数	更大工作电流(A)		更大工作电压(V)	更大浮动电压(V)
参数	H(0.01V/A)	L(0.1V/A)	更大工作电压(V)	更大浮动电压(V)
DC	100	10	600	600
DC+AC 峰值	100	10	600	600
AC 峰值	100	10	600	600
AC 峰峰值	200	20	1200	- -
RMS CAT III	70.7	7.07	300	300
RMS CAT II	70.7	7.07	600	600
RMS CAT I	70.7	7.07	600	600

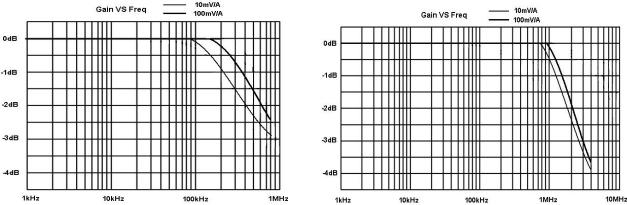

图 1 CPL8100C 典型增益频率关系曲线图 2 CPL8100D 典型增益频率关系曲线

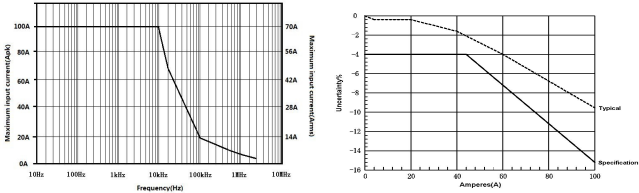

图 3 更大电流 VS 频率特性曲线图 4 典型的 DC 线性度(0.01V/A 档位)

机械特性

前端电流钳尺寸	1284021mm
后端输出盒尺寸	1507027mm
操作高度	0~2000 米
被测导体更大尺寸	直径约 12mm
电流钳和输出盒连接线长度	1 米
双端 BNC 同轴线缆长度	1 米
重量	285g（不含电池）

环境特性

操作温度	0℃～+50℃
保存温度	-20℃～+80℃
操作相对湿度	0℃至+40℃，湿度 95%RH； +40℃~+50℃，湿度 45%RH
污染程度	2 级

低频交直流电流探头CPL8100C、CPL8100B系列.pdf

低频交直流电流探头（DC/AC） CPL8100C/D
