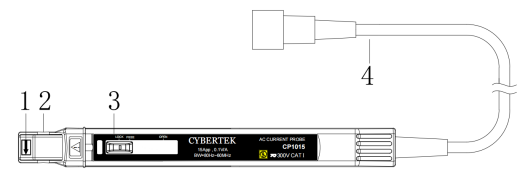

产品说明

1）、电流方向指示：被测电流按照电流方向流过，输出为正，否则为负。

2）、传感器头：夹住被测导线，直径约5mm。

3）、开关控制杆：控制钳口开合的推杆。测量电流时应向后拉控制杆使钳口打开，

夹住被测导线后，向前推控制杆使钳口闭合并锁紧，处于LOCK状态。

4）、输出线：1.5米，标准的BNC输出接口。

产品规格

带宽（-3dB）	80Hz~60MHz
更大连续电流	15App(5.3Arms) 更大电流VS频率(参考图1)
更大脉冲电流	250Apk(参考图2)，不能超过500A*us或者5.3Arms，否则可能造成磁芯饱和而无法正确归零
更大DC饱和电流	0.5A
中频精度	≤3%
电流传输比	100mV/A
延时时间	16ns
上升时间	≤5.83ns
终端负载	1MΩ
插入阻抗(典型值)	0.04Ω(100kHz),0.14Ω(1MHz)
钳口直径	约5mm
输出接口	BNC
输出线长度	1.5米
安全等级	300V CATI
工作温湿度	0℃~50℃,80% or less
保存温湿度	-40℃~70℃,80% or less
工作海拔高度	2000m
尺寸(长宽高)	21611545mm
重量	约150g

图1 更大电流VS频率曲线图2 脉冲电流VS时间曲线
