电流探头- 兴力高

产品特点

◆ 采用双量程设计

◆ 独创的示波器探头+ 数显合二为一的探头

◆ 无需连接任何设备直接显示电流有效值

◆ 量程设计从 60A 到 120kA 的测量范围

◆ 环中间保证精度 1%，整个环内精度（环交界处除外）典型值 2%

◆ 带宽高达 600kHz(700mm 线圈周长)

◆ 耐压值高达 10kVpk

◆ 独创的电池和 USB 双供电

产品应用

◆ 检测低频正弦电流波形

◆ 分布式电流监控

◆ 电力母线监测

◆ 监测谐波、功率以及电能质量

◆ 大型电动机、泵、风机测试

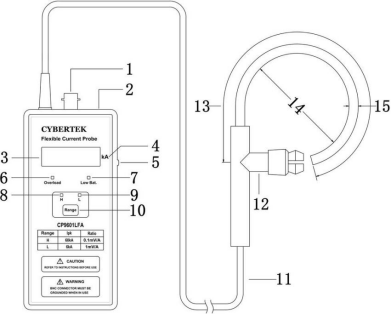

产品说明

1）信号输出接口：BNC 标准接口，通过标配 BNC 连接线可接任何厂家示波器等。

2）电源接口：标准的 USB B 型接口，通过标配的 USB 适配器供电；也可以通过示波器供电，使用方便；也可以通过 USB 移动电源供电，方便野外测试。

3） LCD 显示屏：显示 15Hz~400Hz 测量电流的有效值。

4）电流值单位：若贴膜上的单位是 kA，LCD 显示屏上的读数就以 kA 为单位；贴膜上的单位是 A,LCD 显示屏上的读数就以 A 为单位。

5）电源开关：控制电源开和关。

6）过载指示灯：测量范围超过量程时，该指示灯亮为红色。

7）低电池报警指示灯：电池电压低后，该指示灯亮为红色，提示更换电池。

8）H 档位指示灯：大电流档位指示灯。

9）L 档位指示灯：小电流档位指示灯。

10）量程选择按键：实现 H 和 L 量程的切换。

11）连接线：标准为 4 米，可根据用户需求定制。

12）电流探头方向:表示电流以所示方向流过时，输出为正，否则输出为负。

13）柔性探头周长：典型值 700mm，长度可定制。

14）柔性探头直径（最小处）：150mm。

15）探头感应环本体直径：典型值：8mm。

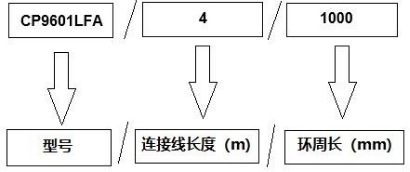

定制型号说明: 以 CP9601LFA/4/1000 这个型号为例

附件说明

同轴电缆输出线(CK-310：1 米)

USB 线（AM-BM，1.5m）

电源适配器(USB 输出：DC5V/2000mA) 5 号电池（碱性干电池，4×AA 1.5V）

电气参数

测量条件：23℃；60%RH；被测导线从探头感应环中心穿过。

其它参数

机械规格

环境特性
