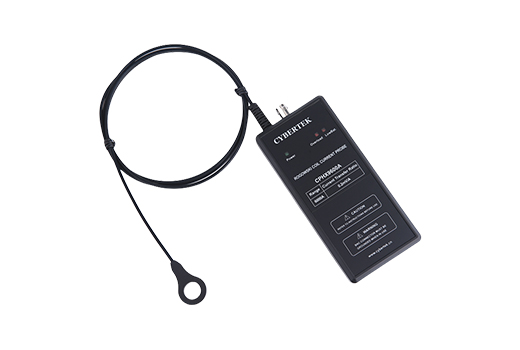

CPHX9000A/B系列罗氏线圈高频电流探头是测试AC电流信号的高频电流探头，具有高带宽，高精度（典型值2%）等特点。探头具有通讯功能，可以和智能探头控制器OT7001搭配使用，实时控制示波器设置用户所接入智能探头的产品型号、电压电流类型、衰减比、延时等参数。彻底解决了长期以来用户使用第三方示波器探头必须手动设置探头参数的困难，实现和示波器专用接口探头一样的用户体验。带宽高达220MHz，耐压值高达1kVpk，标准的BNC输出接口，很方便实现与示波器，数据采集器等连接，观测电流波形；4 节 5 号电池供电或者外部 USB DC5V 电源供电，使用更加灵活方便；探头环和连接线长度可以根据客户要求定制，满足特殊场合测试要求。
●IGBT、MOSFET管电流测量
●半导体开关的电流
●电容放电测试，纹波测量
●监测谐波、功率以及电能质量
型号 | CPHX9012A | CPHX9030A | CPHX9060A | CPHX9120A | CPHX9300A | CPHX9600A |
电流范围 | 120Apk | 300Apk | 600Apk | 1200Apk | 3000Apk | 6000Apk |
量程灵敏度 | 10mV/A | 5mV/A | 2mV/A | 1mV/A | 0.5mV/A | 0.2mV/A |
典型精度 | ±2% | |||||
高频带宽(-3dB) | 100MHz | |||||
上升时间 | ≤ 3.5ns | |||||
低频截止点(Hz) | 65 | 32 | 15 | 7.2 | 3.5 | 1.5 |
di/dt（kA/us） | 30 | 85 | 150 | 300 | 850 | 1500 |
输出噪声 | 1.8mVrms | |||||
输出阻抗 | 50Ω | |||||
输出接口 | BNC | |||||
更大输出电压 | ±1.2Vpk | ±1.5Vpk | ±1.2Vpk | ±1.2Vpk | ±1.5Vpk | ±1.2Vpk |
