IT8500G+ 系列可编程电子负载兼具桌面型和系统集成双重使用需求，专为快充适配器、移动电源、工业电源模块、功率 电子器件研发和老化测试而设计研发。该系列产品不仅具备传统的 CC/CV/CR/CP 带载模式，同时提供 CR+CC/CV+C C/CR-LED 等复合带载模式，以广泛适用于不同特性待测物，在限制电流过冲以及动态带载方面具备优异的表现。不仅如此， - 依托于 IT8500G+ 负载的多通道模式和纹波量测模式，能为企业降低测试成本，提升测试效率，无需额外的示波器以及通 信接口卡，即可轻松实现上百通道的程控，是新一代电子负载的典型代表。
七种操作模式:CC/CV/CR/CW/CR+CC/CV+CC/CR-LED
内置电压纹波和电流纹波量测功能

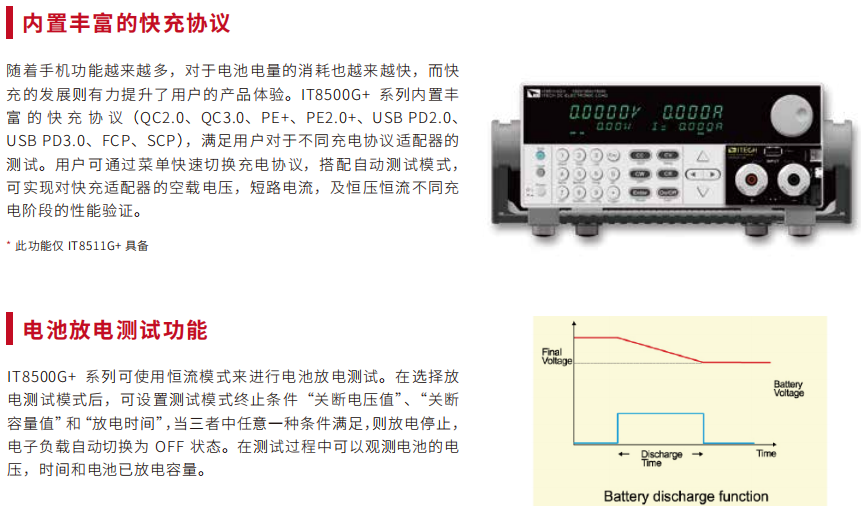

内置提供QC2.0、QC3.0、PE+、PE2.0+、USB PD2.0、USBPD3.0、FCP、SCP八种快充通信协议,支持快充设备测试*1

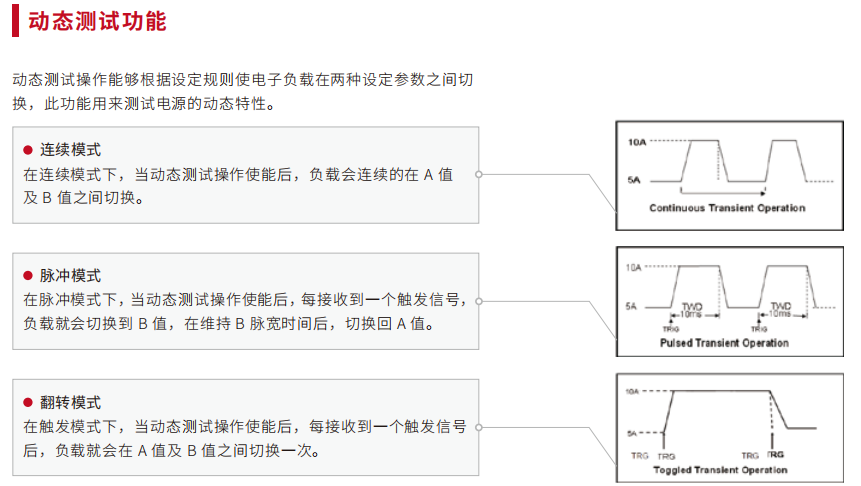

高达20kHz动态模式
测试分辨率可达0.1mV/0.1mA

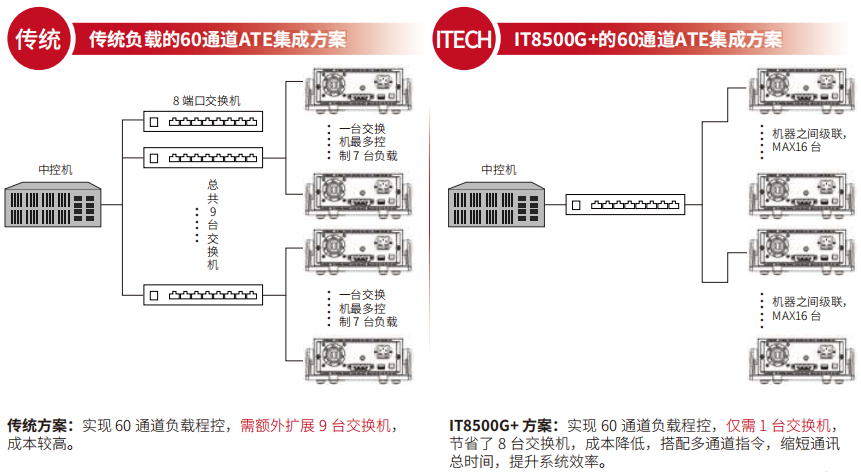

专业多通道模式，可最多级联16台设备

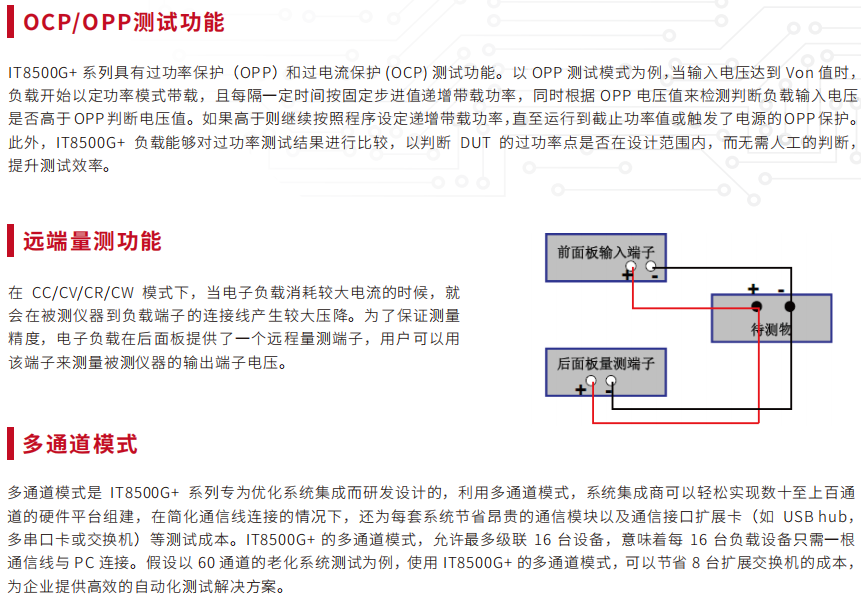

OCP/OPP测试功能、电池放电模式
自动测试功能、LIST模式、短路模式
Measure功能,可量测电压上升/下降时间
0-10V监控0-电流功能(I-monitor)
内置USB/LAN通信接口*2

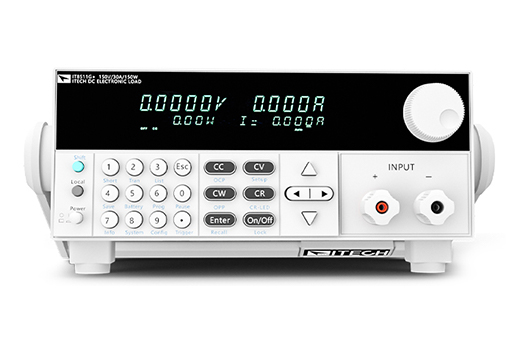

| 参数 IT8511G+ | |||
| 额定值范围 (0℃-40℃) | 输入电压 输入电流 | 0-150W | |
| 0~3A 0~30A | |||
| 输入功率 | 150NNV | ||
| 最小操作电压 | 0.12V/3A 1.2V/30A | ||
| 定电压模式 | 量程 | ◎ O.1~18W 01150Wo | |
| 分辨率 | 1mV 10mV | ||
| 精度 | 士0.05%+0.02%FS) ±(0.05%+0.025%FS) | ||
| 定电流模式 | 量程 | 0~3A 0~30A | |
| 分辨率 | 0lmA lmA | ||
| 精度 | ±(0.05%+0.05%FS) ±(0.05%+0.05%FS) | ||
| 定电阻模式*1 | 量程 | 0.050-100 100~7.5KO | |
| 分辨率 | 16bit | ||
| 精度 | 001%+0.08S 2 001%+0.0008S | ||
| 定功率模式*3 | 量程 | 150W | |
| 分辨率 | 10mMW | ||
| 精度 | 0.1%+0.2%FS | ||
| 动态模式 | |||
| 动充模式 | CC模式 | ||
| Tl&T2 | 20uS-3600S /ResluS | ||
| 精度 | 2uS±100ppm | ||
| 上升/下降斜率“4 | 0.0001~02ALS 0.001~15A/uS | ||
| 最小上升时间*5 | 10uS 10uS | ||
| 测量范围 | |||
| 电压回读值 | 量程 | 0~18V | 0~150V |
| 分辨率 | 01mmW | 1mV | |
| 精度 | ±(0.025%+0.025%FS) | ±(0.025%+0.025%FS) | |
| 电流回读值 | 量程 | 0-3A | 0-30A |
| 分辨率 | 0.1mA | 1mA | |
| 精度 | ±(0.05%+0.05%FS) | ||
| 功率回读值 | 量程 | 150W | |
| 分辨率 | 10mW | ||
| 精度 | ±(0.1%+0.2%FS) | ||
| 保护范围 | |||
| 过功率保护 | =160W | ||
| 过电流保护 | 33A 33A | ||
| 过电压保护 | 155V | ||
| 过温度保护 | =85℃ | ||
| 规格 | |||
| 路 | 电流(CQ | =33/3A =33/30A | |
| 电压(CV) | =0V =0V | ||
| 电阻(CR) | =40mQ =40mQ | ||
| 输入端子阻抗 | =250KQ | ||
| 尺寸 | 214.5mmmW882mmH“354.6mmD | ||
