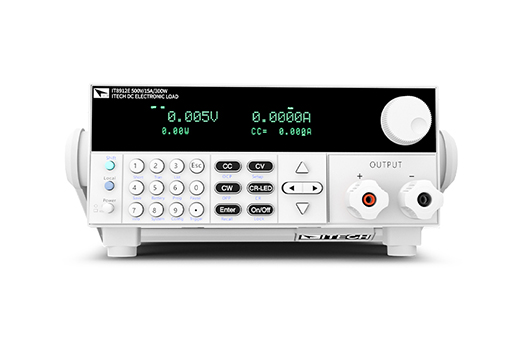

IT8912E系列 LED测试可编程直流电子负载

IT8912E为LED测试专用电子负载，应用于仿真不同特性的LED灯，采用硬件电路实现CR-LED模式，具有可调频率、占空比 PWM调光输出口，应用于LED驱动电源的调光测试中。该系列的I-pp/I-max量测功能可以测试LED恒流源的电流脉动及开启瞬间的浪涌电流。该系列的电压/电流测量速度更高可达50kHz，提供C R- L E D / CC / C V + CC / C R / C W 等工作模式，内置 USB/RS232通讯接口，具有宽广的应用范围，尤其在LED领域的测试中具有优势。

立即咨询 联系电话：0755-29126662

高达20kHz的CC动态模式
电压测量分辨率高达10mV,电流0.01mA(10μA)
电压/电流测量速度可高达50kHz
提供CR-LED/CC/CV+CC/CW等工作模式，可以有效保护LED驱动电源

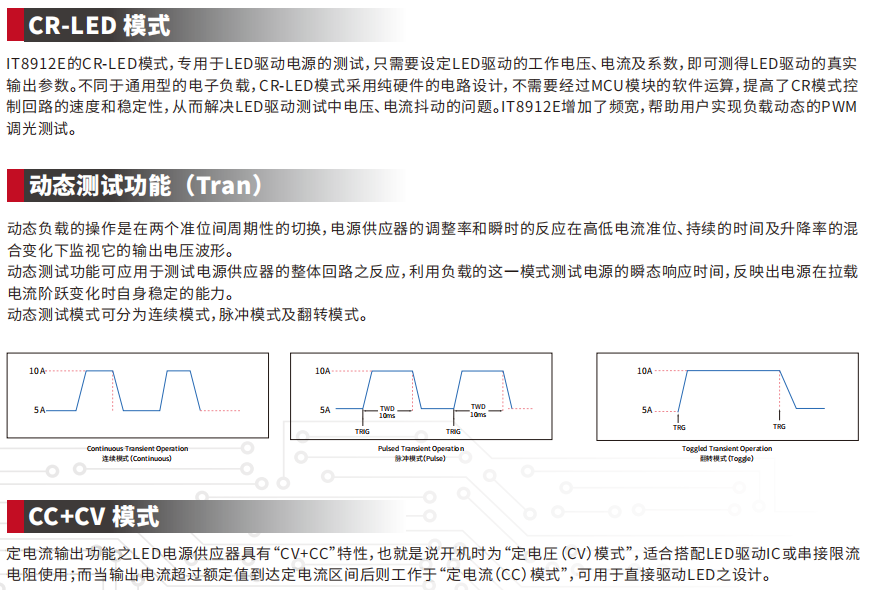

CR-LED模式,提供PWM-LED Driver测试方案
简单的可编程参数设定，可应用于仿真不同特性的LED灯
可根据测试参数的设定规格高/低限制,自动判定测试结果是否有超出设定规格

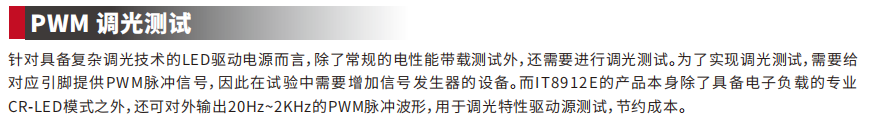

可调频率、占空比PWM调光输出口
l-pp/l-max量测功能可以测试LED恒流源的电流脉动及开启瞬间的浪涌电流
电池测试、自动测试、短路及动态测试功能
内置USB/RS232通讯接口,支持VISA/USBTMC/SCPI通讯协议

型号		IT8912E
额定值(0-40C)	输入电压	0~500V
	输入电流	0~3A	0~15A
	输入功率	300w
	最小操作电压	0.72V/3A	3.6V/15A
	温度系数	≥100ppm/℃
定电压模式	量程	0.1~500V
	分辨率	10mV
	精度	±(0.05%+0.05%FS)
定电流模式	量程	0~3A	0~15A
	分辨率	0.1mA	1mA
	精度	±(0.05%+0.1%FS)	±(0.05%+0.05%FS)
CR-LED	量程	Uo-L	Uo-H
模式	选项	Uo coef Rd Uo coef Rd
范围		0.1~100V 0~15A 0.01~1 0.08~30Ω 0.1~500V 0~3A 0.01~1 1.8~1600Ω
定电阻模式	量程	0.3Ω~300Ω【0~100V/0~15A]	8Ω~7.5KΩ【0~500V/0~3A]
	分辨率	16bit
	精度	0.2%+0.01S*2	0.2%+0.001S*3
定功率模式	量程	300W
	分辨率	10mW
	精度	0.2%+0.2%FS
