产品描述

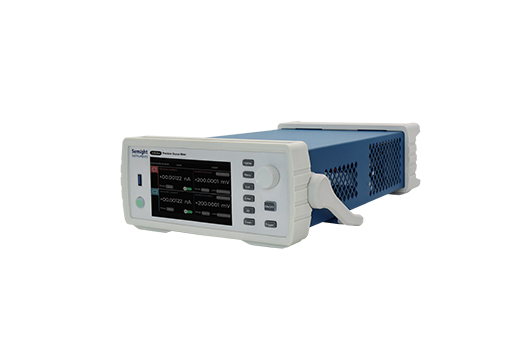

S2025H精密电源/测量单元是紧凑、经济高效的单通道台式电源/测量单元(SMU)，能够同时输出并测量电压和电流。这些功能使得 S2025H成为既需要高分辨率，又需要高精度的各种IV(电流与电压)测量任务的理想选择。

S2025H以适中的价格提供优异的性能。它拥有宽泛的电压源(±200V)和电流源(±1A直流和±3A脉冲)功能，出色的精度，6位半的显示(更低10fA/100nV显示分辨率)以及卓越的彩色LCD图形用户界面(GUI)。支持传统的SMU SCPI命令，让测试代码的迁移变得轻松快捷。SMU可以集成到生产测试系统中使用，上述这些功能将会提高系统的测试效率并降低拥本。

产品特点及优势

技术指标

工作条件:

温度23°℃士5°C;

湿度30%至70%相对湿度;预热60分钟后测量，测量时环境温度变化小于士3°C:校准周期1年;测量速度1PLC;

电压源/表指标

电压精度	量程	测量分辨率	精度(1年)±(%读数+偏置)	典型噪声(有效值)0.1 Hz-10 Hz
	±200V	100 μV	0.03%+10 mV	0.4 mV
	±20V	10 μV	0.03%+1 mV	50 μV
	±6V	1 μV	0.03%+0.4 mV	9 μV
	±0.6V	100 nV	0.03%+100 μV	2 μV
温度系数	±(0.15X精度指标)/°C(0°C-18C，28C-50℃)
单通道更大输出功率	20W:±20V@1A;20W:±200V@100mA;0.6W:±0.6V@1A
设置时间	<50 μs(典型值)
过冲	<±0.1%(典型值，Normal，步进是范围的10%至90%，满量程点，电阻性负载测试)
噪声10Hz-20MHz	20V电压源，1A电阻负载，<5mVrms

电流设置精度	量程	测量分辨率	精度(1年)±(%读数+偏置)	典型噪声(有效值)0.1 Hz-10 Hz
	±3A1	1μA	0.03%+2mA	20 μA
	±1A	100 nA	0.03%+90 μA	4 μA
	±100mA	10 nA	0.03%+9 μA	600 nA
	±10 mA	1 nA	0.03%+900 nA	60 nA
	±1mA	100 pA	0.03%+90 nA	6 nA
	±100 μA	10 pA	0.03%+9 nA	700 pA
	±10 μA	1 pA	0.03%+1 nA	80 pA
	±1μA	100 fA	0.03%+200 pA	20 pA
	100A2	100 fA	0.06%+30 pA	3pA
温度系数	±(0.15X精度指标)/°℃(0°C-18℃，28C-50C)
单通道更大输出功率	20W:±20V@1A;20W:±200V@100mA;0.6W:±0.6V@1A
设置时间	<100 μs(典型值)
过冲	<±0.1%(典型值，Normal，步进是范围的10%至90%，满量程点，电阻性负载测试)
