产品描述

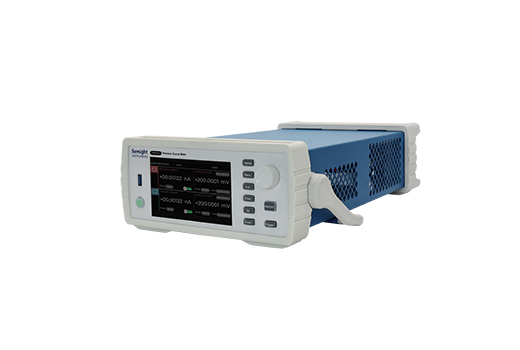

S2027H精密电源/测量单元是紧凑、经济高效的单通道台式电源/测量单元(SMU)，能够同时输出并测量电压和电流。这些功能使得 S2027H成为既需要高分辨率，又需要高精度的各种IV(电流与电压)测量任务的理想选择。

S2027H以适中的价格提供优异的性能。它拥有宽泛的电压源(土60V)和电流源(±3A直流和土10A脉冲)功能，出色的精度，6位半的显示(更低100fA/100nV显示分辨率)以及卓越的彩色LCD图形用户界面(GUI)。支持传统的SMU SCPI命令，让测试代码的迁移变得轻松快捷。SMU可以集成到生产测试系统中使用，上述这些功能将会提高系统的测试效率并降低拥本。

产品特点及优势

技术指标

工作条件:

温度23°C士5°C;

湿度30%至70%相对湿度;

预热60分钟后测量，测量时环境温度变化小于士3°C:

校准周期1年;

测量速度1PLC;

电压源/表指标

电压精度	量程	测量分辨率	精度(1年)±(%读数+偏置)	典型噪声(有效值)0.1 Hz-10 Hz
	±60V	10 μV	0.02%+3 mV	200 μV
	±6V	1 μV	0.02%+0.3 mV	60 μV
	±0.6V	100 nV	0.02%+50μV	20μV
温度系数	±(0.15X精度指标)/℃(0°C-18C，28C-50°C)
设置时间	<50μs(典型值)
过冲	<±0.1%(典型值，Normal，步进是范围的10%至90%，满量程点，电阻性负载测试)
噪声10Hz-20MHz	6V电压源，3A电阻负载，<5 mVrms

电流设置精度	量程	测量分辨率	精度(1年)±(%读数+偏置)	典型噪声(有效值)0.1 Hz-10 Hz
	±10A1	1μA	0.03%+2mA	20 μA
	±3A	1μA	0.03%+2mA	20 μA
	±1A	100 nA	0.03%+90 μA	3 μA
	±100 mA	10 nA	0.03%+9 μA	200 nA
	±10 mA	1 nA	0.03%+900 nA	20 nA
	±1mA	100 pA	0.03%+90 nA	2 nA
	±100μA	10 pA	0.03%+9 nA	200 pA
	±10 μA	1 pA	0.03%+1 nA	30 pA
	±1 μA2	100 fA	0.03%+200 pA	5pA
温度系数	±(0.15 X 精度指标)/℃(0℃-18C，28C-50℃)
设置时间	<100 μs(典型值)
过冲	<±0.1% (典型值，Normal，步进是范围的10%至90%，满量程点，电阻性负载测试)
