产品描述

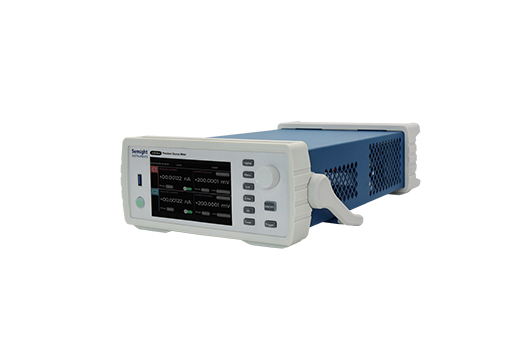

联讯仪器S2036H精密电源/测量单元是紧凑、经济高效的双通道台式电源/测量单元(SMU)，能够同时输出并测量电压和电流。这些功能使得S2036H成为既需要高分辨率，又需要高精度的各种IV(电流与电压)测量任务的理想选择。

联讯仪器S2036H以适中的价格提供优异的性能。它拥有宽泛的电压源(±200V)和电流源(±1A直流和±3A脉冲)功能，出色的精度，6位半的显示(更低1fA/100nV显示分辨率)以及卓越的彩色LCD图形用户界面(GUI)。支持传统的SMU SCPI 命令，让测试代码的迁移变得轻松快捷。SMU可以集成到生产测试系统中使用，上述这些功能将会提高系统的测试效率并降低拥本。

技术指标

电压精度	量程	测量分辨率	精度(1年)±(%读数+偏置)	典型噪声(有效值)0.1 Hz-10 Hz
	±200 V	100 μV	0.03%+10 mV	0.4mV
	±40V	10 μV	0.03%+2 mV	100 μV
	±20V	10 μV	0.03%+1 mV	50 μV
	±2V	1 μV	0.03%+100 μV	10 μV
	±0.6V	100 nV	0.03%+50μv	2 μV
温度系数	±(0.15 X 精度指标)/℃ (0℃-18℃，28C-50℃)
设置时间	<50 μs(典型值)
过冲	<±0.1% (典型值，Normal，步进是范围的10%至90%，满量程点，电阻性负载测试)
噪声10Hz-20MHz	20V电压源，1A电阻负载，<5mVrms

电流设置精度	量程	测量分辨率	精度(1年)±(%读数+偏置)	典型噪声(有效值)0.1 Hz-10 Hz
	±3A1	1 μA	0.03%+2mA	20 μA
	±1A	100 nA	0.03%+90μA	4 μA
	±100 mA	10 nA	0.03% + 9 μA	600 nA
	±10 mA	1 nA	0.03%+900 nA	60 nA
	±1mA	100 pA	0.03%+90 nA	6 nA
	±100 μA	10 pA	0.03%+9 nA	700 pA
	±1μA	100 fA	0.03%+200 pA	20 pA
	±10 nA2	10 fA	0.06% +9 pA	600 fA
	±1 nA2	1 fA	0.1% +3pA	60 fA
	±100 pA2	1fA	0.3% +1 pA	30 fA
温度系数	±(0.15 X 精度指标)/℃(0℃-18C，28C-50℃)
设置时间	<100 μs(典型值)
过冲	<±0.1% (典型值，Normal，步进是范围的10%至90%，满量程点，电阻性负载测试)

双通道精密电源测量单元 S2036H系列（英文）.pdf

双通道精密电源测量单元 S2036H系列（中文）.pdf

双通道精密电源/测量单元 S2036H系列
