产品描述

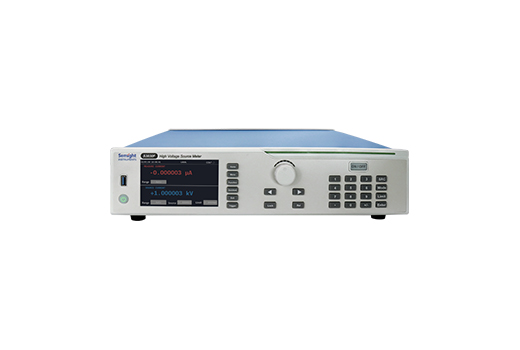

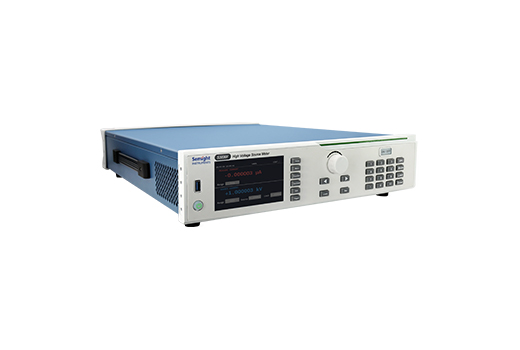

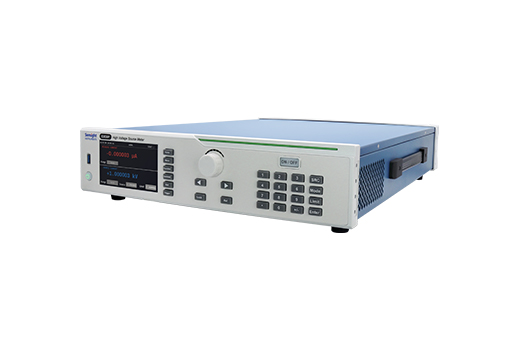

联讯仪器 S3030F 结构紧凑、经济高效的单通道高电压、高功率电源/测量单元，能够同时输出和测量电压和电流，能够提供更大±3500V、±120mA（直流）、180W 功率输出，能广泛的应用在功率半导体特性，GaN、SiC 表征，复合材料，高压漏电流等测试和研究领域。S3030F 支持传统的 SMU SCPI 命令，让测试代码的迁移变得轻松快捷，可支持多机同步，集成到生产测试系统中使用，以提高系统的测试效率并降低成本。

产品应用

联讯仪器S3030F 是专门针对高压电子和功率半导体器件的特征分析与测试而设计的，例如二极管、FET 和IGBT，以及其它一些需要高电压、快速响应和测量电压和电流的元器件和材料。

功率半导体器件特征分析与测试

GaN、SiC和其它一些复合材料与器件的特征分析

工作条件

温度23℃±5 °℃

湿度30%至70%相对湿度

预热60分钟后测量，测量时环境温度变化小于±3°℃

校准周期1年

测量速度1PLC;

电压源指标

电压设置精度	量程	设置分辨率	精度(1年)±(%读数+偏置)	典型噪声(有效值)0.1 Hz-10Hz
	±3500V	40 mV	0.02%+600 mV	50 mV
	±2500V	30 mV	0.02%+450 mV	40 mV
	±1500V	20 mV	0.02%+300 mV	25 mV
	±600V	7mV	0.02%+120 mV	10 mV
	±200V	3mV	0.02%+40 mV	3 mV
温度系数	±(0.15 x 精度指标)/℃ (0C-18C,28C-50C)
设置时间	<5ms(典型值)
过冲	<±1%(典型值，Normal,步进是范围的10% 至90%，满量程点，电阻性负载测试)
噪声10Hz-20MHz	1500V 电压源，120mA电阻负载，<200mVRMS

环境指标

环境	在室内设施中使用
工作	0℃至+50℃，30%至70%相对湿度无冷凝
储存	-30°℃至70℃，10%至90%相对湿度无冷凝
海拔	高度工作:0m 至2000m，储存:0m至4600m
预热	1 小时
尺寸(mm)	430596113(含脚垫、把手及旋钮)
重量	净重23kg

单通道高压精密电源测量单元S3030F系列（英文）.pdf

单通道高压精密电源测量单元S3030F系列（中文）.pdf

单通道高压精密电源测量单元 S3030F系列
