PAM07是一种低成本高性能的功率运算放大器，可在许多工业应用中提供经济高效的解决方案。PAM07更高可承受±50V的供电电压，具有40kHz的功率带宽和125W的功率耗散能力，同时PAM07提供四线制电流检测和外部补偿功能，用户可根据需求来选择限流电阻和外部补偿的大小。

立即咨询 联系电话：0755-29126662

应用范围

喷墨打印机头的驱动器

压电换能器的驱动器

工业仪器仪表

电机驱动

磁场激励

可编程电源

工业音响

安全工作区域

PAM07的MOSFET输出不受BJT的二次击穿考虑的限制。但是，安全工作区域需要考虑温度因素和电流处理能力。

电流限制

PAM07可以接成输出电流保护模式，如图4连接。两个限流检测线-CL、+CL分别接在电阻的低电位和高电位端，不可接反。限流值可按如下方式计算。

补偿

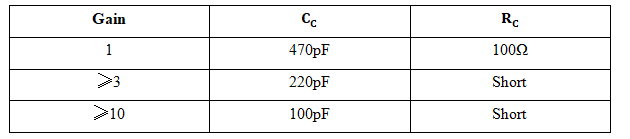

Cc和Rc为外部补偿器件，根据所选择增益的大小，选择合适的电容和电阻值。

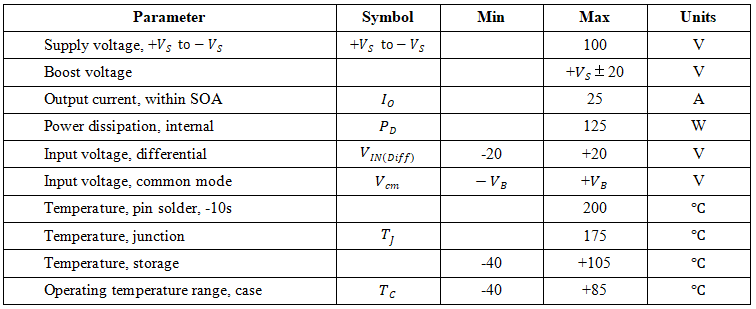

规格
