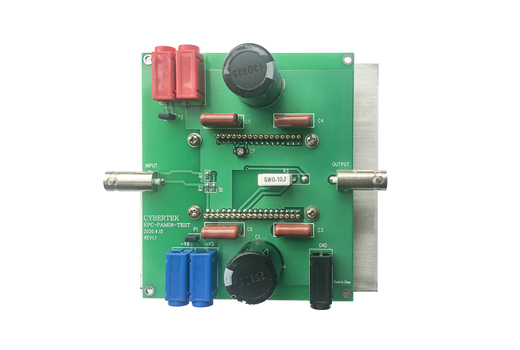

PAM08-DEMO功放测试工装是专为PAM08功放模块提供10倍放大倍数的测试的平台。它操作简单，使用方便。使用者可以通过电路板接线端子与测试套件进行外部连接。

产品介绍

1（信号输入端口）：接入信号发生器或信号源。

2（升压电源负极）：如果该端口不使用，则要把P1插针用短路环短路。

3（电源负极）：功放的负电源端。

4（地）：连接电源的地。

5 (功率放大输出端口)：功放模块的输出端口，接负载等。

6（电源正极）：功放的正电源端。

7（升压电源正极）：如果该端口不使用，则要把P2插针用短路环短路。

8（短路插针）：如果升压电源正极端口未使用，则要把插针用短路环短路。

9（短路插针）：如果升压电源负极端口未使用，则要把插针用短路环短路。

10（可调电容）：高频补偿电容。

安装步骤

将PAM08 功放模块用M3*12螺钉和M3*11铜螺柱固定在散热器上。注意：PAM08功放模块与散热器之间涂导热硅脂，确保散热可靠；

将PAM08-DEMO板子按照排针顺序插在PAM08功放模块上,在PAM08-DEMO中间四个安装孔打上M3*8螺钉。禁止插反，否则将损坏模块。

功放模块与功放测试工装平台搭建

上电步骤：

（1）接上电源，功放在没信号输入的情况下，其输出的的电压为20mV以下；

（2）接入信号源。
