ATA-105B 是一款理想的可放大交、直流信号的单通道 功率放大器。更大输出电压 25Vp-p (±12.5Vp)，输出 功率 25Wp，可与主流的信号发生器配套使用，实现信号的完美放大。
● 带宽（-3dB）DC~5MHz
● 更大输出电压 25Vp-p(±12.5Vp)
● 更大输出电流 2Ap
● 压摆率 ≥278V/μs
输入 Input
输入为 BNC 接口：输入波形幅度 0~10Vp-pMAX； 输入电阻 50Ω、1MΩ两档可选，完美匹配高、低内阻 信号源。
输出 Output
输出为 BNC 接口。

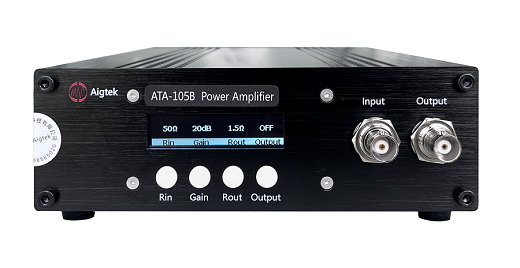

液晶面板显示
ATA-105B 采用液晶面板显示，设备状态及参数动态显 示，操作界面一目了然，简洁易懂。
电压增益
ATA-105B 功率放大器电压增益 0~20dB(2dB step)可 调，客户可根据自己的需求进行快速调节。
应用领域
用于院校类电子实验测试
用于 MEMS 测试
用于超声波测试
用于电磁场驱动
用于压电陶瓷驱动
型号 | ATA-105B |
输出形式 | 单端输出 |
带宽（-3dB） | DC~5MHz |
更大输出电压 | 25Vp-p（±12.5Vp） |
更大输出电流 | 1Ap（DC~50Hz） |
2Ap（>50Hz） | |
更大输出功率 | 25Wp |
保险丝 | 2A/250V |
电压增益 | 20dB(0dB~20dB/2dB step) |
负载RL 上限 | ≥11Ω（DC~50Hz） |
≥4.75Ω（>50Hz） | |
压摆率 | ≥278V/μs |
输出电阻 | 1.5Ω/50Ω (可定制） |
输入电阻 | 50Ω/1MΩ |
输入幅度 | 0~10Vp-pMAX |
输出电压误差 | ≤±3%FS@1kHz |
谐波失真（THD） | ≤0.5%@1kHz，25Vp-p |
输出电压零点漂移 | ≤±0.2V |
信噪比 | ≥60dB |
输出接口 | BNC |
保护 | 过流保护 |
信号地 | 与机壳、电源线地相连 |
