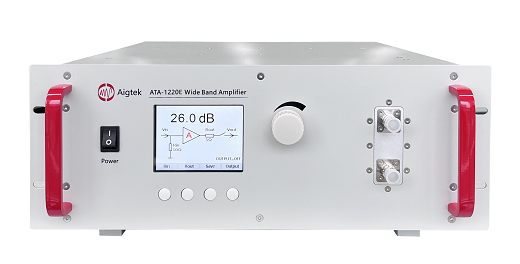

ATA-1220E 是一款可放大交直流信号的差分通道宽带放大器。其更大输出电压 60Vp-p(±30Vp)，更大输出电流 1Ap（>50Hz）。电压增益数控可调，一键保存设置， 提供了方便简洁的操作选择，可与主流的信号发生器配 套使用，实现信号的完美放大。
● 差分输出
● 更大输出电压 60Vp-p(±30Vp)
● 更大输出电流 1Ap
● 带宽（-3dB）DC~21MHz
● 压摆率≥2798V/μs
输入 input
输入为 BNC 接口，输入电阻 50Ω、1MΩ两档可选，完 美匹配高低内阻信号源。
输出 output
输出为 BNC 接口，更大输出电压 60Vp-p(±30Vp)， 更大输出电流 1Ap。
液晶面板显示
ATA-1220E 采用液晶面板显示，设备状态及参数动态显示，操作界面一目了然，简洁易懂。
电压增益
电压增益数控 0~26dB 可调，步进为 0.5dB step。结合液晶面板增益的显示，能够快速调整至需要的电压值。
型号 | ATA-1220E |
输出形式 | 差分输出 |
带宽（-3dB） | DC~21MHz |
更大输出电压 | 60Vp-p（±30Vp） |
更大输出电流 | 500mAp（DC~50Hz） |
1Ap（＞50Hz） | |
更大输出功率 | 30Wp |
保险丝 | 1A/250V |
电压增益 | 0~26dB（0.5dB step） |
负载 RL 上限 | ≥55Ω（DC~50Hz） |
≥25Ω（＞50Hz） | |
压摆率 | ≥2798V/μs |
输出电阻 | 5Ω / 100Ω |
输入电阻 | 50Ω / 1MΩ |
输入幅度 | 0~10Vp-pMAX |
输出电压误差 | ≤±3%FS@1kHz |
谐波失真（THD） | ≤0.1%@1kHz，30Vp-p |
输出电压零点漂移 | ≤±0.1V |
信噪比 | ≥80dB |
输出接口 | BNC |
保护 | 过流保护、短路保护 |
信号地 | 与机壳、电源线地相连 |
