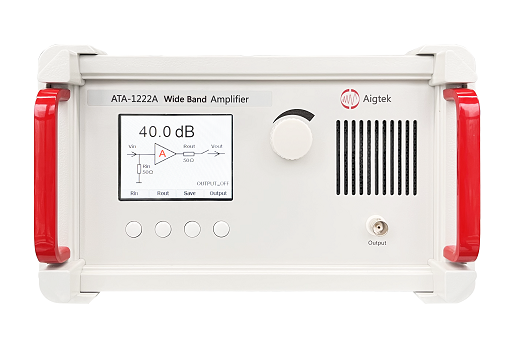

ATA-1222A 是一款宽带放大器。其饱和输出功率 40W， 增益 1dB 压缩点输出功率 20W。增益数控可调，一键 保存设置，提供了方便简洁的操作选择，可与主流的信号发生器配套使用，实现信号的完美放大。宽范围供电 电源，可兼容全球不同地区的电源标准要求。
● 工作模式 Class AB
● 带宽（-3dB）100kHz~22MHz
● P1dB 输出功率 20W
● 饱和输出功率 40W
● 功率增益 40dB(20dB~40dB/0.5dB step)
● 工作电压 AC110~240V,50/60Hz
输入 Input
输入为 BNC 接口，输入阻抗 50Ω。
输出 Output
输出为 BNC 接口，输出阻抗 50Ω。
液晶面板显示
ATA-1222A 采用液晶面板显示，设备状态及参数动 态显示，操作界面一目了然，简洁易懂。
功率增益
功率增益 40dB(20dB~40dB/0.5dBstep)，结合液晶 面板增益的显示，能够快速调整至需要的参数。
型号 | ATA-1222A |
工作模式 | Class AB |
带宽（-3dB） | 100kHz~22MHz |
P1dB 输出功率 | 20W |
饱和输出功率 | 40W |
功率增益 | 40dB(20dB~40dB/0.5dB step) |
P1dB 输出功率的 输入信号 | 316mVrms/2mW/3dBm (40dB 增益 1MHz) |
不损坏更大输入信号 | 1Vrms/20mW/13dBm |
保险丝 | 2A/250V |
输入阻抗 | 50Ω |
输出阻抗 | 50Ω |
三次谐波水平 | ＜-25dBc@20W,1MHz |
输入接口 | BNC |
输出接口 | BNC |
稳定性 | 可以驱动被动负载以及电抗负载 |
冷却方式 | 温控风冷 |
