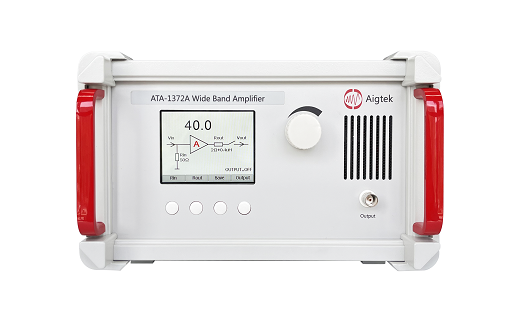

ATA-1372A 是一款可放大交直流信号的单通道宽带放 大器。其更大输出电压 70Vp-p (±35Vp)，更大输出电 流 2Ap（>50Hz）。电压增益数控可调，一键保存设置， 提供了方便简洁的操作选择，可与主流的信号发生器配套使用，实现信号的完美放大。
● 单通道
● 更大输出电压 70Vp-p(±35Vp)
● 更大输出电流 2Ap
● 带宽（-3dB）DC~3MHz
● 压摆率 ≥467V/μs
输入 Input
输入为 BNC 接口，输入电阻 50Ω、10kΩ两档可选， 完美匹配高低内阻信号源。
输出 Output
输出为 BNC 接口，更大输出电压 70Vp-p(±35Vp)， 更大输出电流 2Ap。
液晶面板显示
ATA-1372A 采用液晶面板显示，设备状态及参数动 态显示，操作界面一目了然，简洁易懂。
电压增益
电压增益数控 0~40 倍可调，具体分为粗调（1step） 和细调（0.1 step）两种。结合液晶面板增益的显示， 能够快速调整至需要的电压值。
监测口 M.out
输出电压监测端口（100mV/V）：监测口为 BNC 接口， 可以直接连接到示波器进行输出电压的实时监测。 输出电流监测端口（1V/A）：监测口为 BNC 接口， 可以直接连接到示波器进行输出电流的实时监测。
型号 | ATA-1372A |
输出形式 | 单端输出 |
带宽（-3dB） | DC~3MHz |
更大输出电压 | 70Vp-p（±35Vp） |
更大输出电流 | 1Ap（DC~50Hz） |
2Ap（＞50Hz） | |
更大输出功率 | 70Wp |
电压增益 | x0~40（0.1 step/1 step） |
负载RL 上限 | ≥33Ω（DC~50Hz） |
≥15.5Ω（＞50Hz） | |
压摆率 | ≥467V/μs |
电压监测 | 100mV/V |
电流监测 | 1V/A |
输出电阻 | ≤（2Ω＋0.4μH） |
输入电阻 | 50Ω / 10kΩ |
输入幅度 | 0~10Vp-pMax |
输出电压误差 | ≤±2%FS@1kHz |
谐波失真（THD） | ≤1%@1kHz，70Vp-p |
输出电压零点漂移 | ≤±10mV |
信噪比 | ≥70dB |
保险丝 | 2A/250V |
输出接口 | BNC |
保护 | 过流保护，过温保护 |
信号地 | 与机壳、电源线地相连 |
