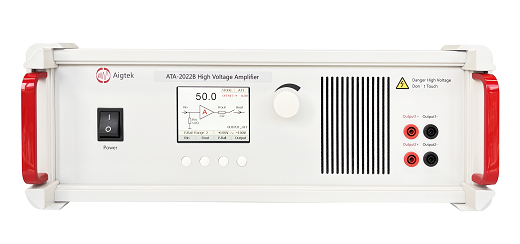

ATA-2022B 是一款可放大交直流信号的双通道高压放大器。更大输出 200Vp-p 电压，输出电压范围可根据输出轨调节；直流偏置 电压三档可调，连续变化更大可输出±160V，可以实现输出非对称信号需求，驱动高压型负载。输入输出电阻两档切换，电压增益 数控可调，设置参数自动保存，具有程控功能，操作简洁方便，可与信号发生器配套使用，实现信号的完美放大。宽范围供电电源， 可兼容全球不同地区的电源标准要求。
• 双通道
• 带宽（-3dB）DC~1MHz
• 更大输出电压 200Vp-p
• 更大输出电流 500mAp
• 输出电压轨三档可调
• 直流偏置三档可调
• 工作电压 AC110~240V,50/60Hz
电压增益
电压增益 0~60 倍数控可调，具体分为粗调（1step）和细调（0.1 step）两种。结合液晶面板增益的显示，能够快速、准确调整 至需要的电压值。
液晶显示
ATA-2022B 采用液晶显示屏，设备状态及参数动态显示，不同色彩的提示使人机交互更高效，操作界面一目了然，简洁易懂。
监测口 Monitor
20mV/V Monitor：监测口电压为输出端口电压的 1/50，监测口为 BNC 接头，可直连示波器进行输出电压的实时监测。
2V/A Monitor：监测口电压为输出端口电流的 2 倍，监测口为 BNC 接头，可直连示波器进行输出电流的实时监测。
输出 Output
输出为香蕉插座，更大输出电压 200Vp-p，更大输出电流 500mAp。
输出电压轨三档可调。
型号 | ATA-2022B |
通道数 | 2 |
输出形式 | 单端输出 |
带宽（-3dB） | DC~1MHz |
更大输出电压 | 200Vp-p(±100Vp) |
输出电压范围 | Range1:+40V~-160V |
Range2:+100V~-100V | |
Range3:+160V~-40V | |
更大输出电流 | 250mAp（DC~50Hz） |
500mAp（＞50Hz） | |
更大输出功率 | 50Wp |
保险丝 | 5A/250V |
电压增益 | x0~60（0.1 step/1 step） |
负载RL 上限 | ≥395Ω（DC~50Hz） |
≥195Ω（＞50Hz） | |
直流偏置 | ±160V（0.1V step/1V step） |
直流偏置电压范围 | Range1:+40V~-160V |
Range2:+100V~-100V | |
Range3:+160V~-40V | |
输出电阻 | 5Ω /50Ω (可定制） |
压摆率 | ≥445V/μs |
输入电阻 | 50Ω / 10kΩ |
电压监测 | 20mV/V |
电流监测 | 2V/A |
输入幅度 | 0~10Vp-pMAX |
输出电压误差 | ≤±3%FS@1kHz |
谐波失真（THD） | ≤0.1%@1kHz，100Vp-p |
输出电压零点漂移 | ≤±0.1V |
信噪比 | ≥80dB |
输出接口 | 4mm 香蕉插座 |
保护 | 过流保护 |
信号地 | 与机壳、电源线地相连 |
