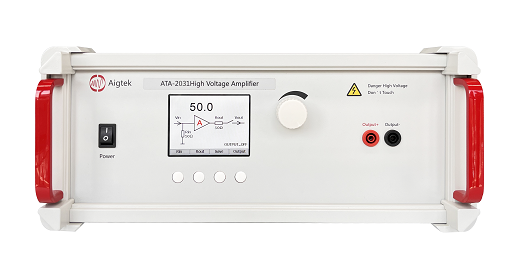

ATA-2031 是一款理想的可放大交直流信号的单通道高压放大器。更大输出 300Vp-p (±150Vp)高压，可以驱动高压型负载。电压增益数控可调，一键保存常用设置， 提供了方便简洁的操作选择，可与主流的信号发生器配套使用，实现信号的完美放大。
• 单通道
• 更大输出电压 300Vp-p(±150Vp)
• 更大输出电流 120mAp
• 带宽（-3dB）DC~500kHz
• 压摆率 ≥334V/μs
输入 Input
输入为 BNC 接口，输入电阻 50Ω、5kΩ两档可选，完美匹配高低内阻信号源。
输出 Output
输出为香蕉插座，更大输出电压 300Vp-p(±150Vp)， 更大输出电流 120mAp。
液晶面板显示
操作面板液晶显示，设备状态及参数动态显示，交互界面一目了然，简洁易懂。
电压增益
电压增益数控 0~50 倍可调，具体分为粗调（1step） 和细调（0.1step）两种。结合液晶面板增益的显示， 能够快速调整至需要的电压值。
监测口 Monitor
10mV/V Monitor：此端口电压为输出端口的 1/100， 监测口为 BNC 接头，可以直接连接到示波器进行输出 电压的实时监测。
10V/A Monitor：监测口电压为输出端口电流的 10 倍，监测口为 BNC 接头，可直连示波器进行输出电流 的实时监测。
型号 | ATA-2031 |
通道数 | 1 |
输出形式 | 单端输出 |
带宽（-3dB） | DC~500kHz |
更大输出电压 | 300Vp-p（±150Vp） |
更大输出电流 | 60mAp（DC~50Hz） |
120mAp（＞50Hz） | |
更大输出功率 | 18Wp |
保险丝 | 2A/250V |
电压增益 | x0~50（0.1 step/1 step） |
负载RL 上限 | ≥2.45kΩ（DC~50Hz） |
≥1.2kΩ（＞50Hz） | |
输出电阻 | 50Ω/2.5KΩ (可定制） |
压摆率 | ≥334V/μs |
输入电阻 | 50Ω / 5kΩ |
电压监测 | 10mV/V |
电流监测 | 10V/A |
输入幅度 | 0~10Vp-pMAX |
输出电压误差 | ≤±3%FS@1kHz |
谐波失真（THD） | ≤0.1%@1kHz，100Vp-p |
输出电压零点漂移 | ≤±0.1V |
信噪比 | ≥80dB |
输出接口 | 4mm 香蕉插座 |
保护 | 过流保护 |
