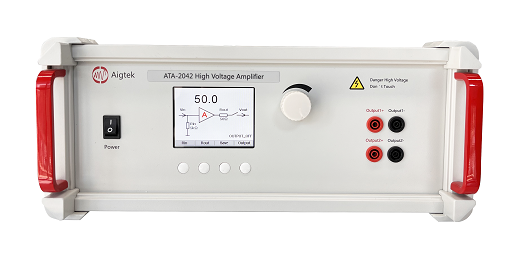

ATA-2042 是一款理想的可放大交直流信号的双通道高压放大器。更大输出 400Vp-p (±200Vp)高压，可以驱动高压型负载。电压增益数控可调，一键保存常用设置， 提供了方便简洁的操作选择，可与主流的信号发生器配套使用，实现信号的完美放大。
• 双通道
• 更大输出电压 400Vp-p(±200Vp)
• 更大输出电流 100mAp
• 带宽（-3dB）DC~500kHz
• 压摆率 ≥445V/μs
输入 Input
输入为 BNC 接口，输入电阻 50Ω、5kΩ两档可选，完美匹配高低内阻信号源。
输出 Output
输出为香蕉插座，更大输出电压 400Vp-p（±200Vp），更大输出电流 100mAp。
液晶面板显示
操作面板液晶显示，设备状态及参数动态显示，交互界面一目了然，简洁易懂。
电压增益
电压增益数控 0~60 倍可调，具体分为粗调（1step）和细调（0.1step）两种。结合液晶面板增益的显示，能够快速调整至需要的电压值。
监测口 Monitor
1/100 Monitor：此端口电压为输出端口的 1/100，监测口为 BNC 接头，可以直接连接到示波器进行输出电压的实时监测。
型号 | ATA-2042 |
通道数 | 2 |
输出形式 | 单端输出 |
带宽（-3dB） | DC~500kHz |
更大输出电压 | 400Vp-p（±200Vp） |
更大输出电流 | 50mAp（DC~50Hz） |
100mAp（＞50Hz） | |
更大输出功率 | 20Wp |
电压增益 | x0~60（0.1 step/1 step） |
负载RL 上限 | ≥3.95kΩ（DC~50Hz） |
≥1.95kΩ（＞50Hz） | |
输出电阻 | 50Ω /2.5kΩ(可定制） |
压摆率 | ≥445V/μs |
输入电阻 | 50Ω / 5kΩ |
输入幅度 | 0~10Vp-pMAX |
输出电压误差 | ≤±3%FS@1kHz |
电压监测 | 100:1 |
谐波失真（THD） | ≤0.1%@1kHz，100Vp-p |
输出电压零点漂移 | ≤±0.3V |
信噪比 | ≥80dB |
输出接口 | 4mm 香蕉插座 |
保险丝 | 2A/250V |
保护 | 过流保护 |
信号地 | 与机壳、电源线地相连 |
