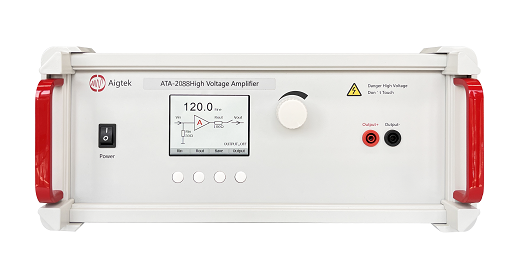

ATA-2088 是一款可放大交直流信号的单通道高压放大 器。更大带宽 500kHz，更大输出 800Vp-p 电压，输入输出电阻两档切换，电压增益数控可调，一键保存常用设置，还具有程控功能，操作简洁方便，可与信号发生器配套使用，实现信号的完美放大。
• 更大输出电压 800Vp-p(±400Vp)
• 带宽（-3dB）DC~500kHz
• 更大输出电流 50mAp
• 10mV/V 电压监测
• 20V/A 电流监测
输入 Input
输入为 BNC 接口，输入电阻 50Ω、10kΩ两档可选，完美匹配高低内阻信号源。
输出 Output
输出为香蕉插座，更大输出电压 800Vp-p(±400Vp)，更大输出电流 50mAp。
液晶面板显示
操作面板液晶显示，设备状态及参数动态显示，交互界面一目了然，简洁易懂。
电压增益
电压增益数控 0~120 倍可调，具体分为粗调（1step）和细调（0.1 step）两种。结合液晶面板增益的显示，能够快速调整至需要的电压值。
监测口 Monitor
10mV/V Monitor：此端口电压为输出端口的 1/100， 监测口为 BNC 接头，可以直接连接到示波器进行输出电压的实时监测。
20V/A Monitor：监测口电压为输出端口电流的 20 倍， 监测口为 BNC 接头，可直连示波器进行输出电流的实时监测。
应用领域
压电陶瓷驱动
电磁场驱动
电光调制器驱动
MEMS 测试
微流控测试
型号 | ATA-2088 |
通道数 | 1 |
输出形式 | 单端输出 |
带宽（-3dB） | DC~500kHz |
更大输出电压 | 800Vp-p（±400Vp） |
更大输出电流 | 25mAp（DC~50Hz） |
50mAp（＞50Hz） | |
更大输出功率 | 20Wp |
保险丝 | 2A/250V |
电压增益 | x0~120（0.1 step/1 step） |
负载RL 上限 | ≥15.9kΩ（DC~50Hz） |
≥7.9kΩ（＞50Hz） | |
输出电阻 | 100Ω/5kΩ(可定制） |
输入电阻 | 50Ω / 10kΩ |
输入幅度 | 0~10Vp-pMAX |
输出电压误差 | ≤±3%FS@1kHz |
电压监测 | 10mV/V |
电流监测 | 20V/A |
压摆率 | ≥888.4V/μs |
谐波失真（THD） | ≤0.1%@1kHz，100Vp-p |
输出电压零点漂移 | ≤±0.3V |
信噪比 | ≥80dB |
输出接口 | 4mm 香蕉插座 |
保护 | 过流保护 |
