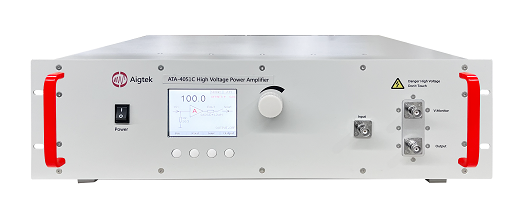

ATA-4051C 是一款理想的可放大交、直流信号的单通道高压功率放大器。更大输出 310Vp-p(±155Vp)电压， 328.6Wp功率，可以驱动高压功率型负载。电压增益数控可调，一键保存常用设置，为您提供了方便简洁的操作选择，可与主流的信号发生器配套使用，实现信号的完美放大。宽范围供电电源，可兼容全球不同地区的电源标准要求。
• 更大输出电压 310Vp-p(±155Vp)
• 更大输出功率 328.6Wp
• 带宽（-3dB）DC~500kHz
• 压摆率≥345V/μs
输入 Input
输入为 BNC 接口，输入电阻 50Ω、100kΩ两档可选，完美匹配高低内阻信号源。
输出 Output
输出接口为 BNC 接口，更大输出电压 310Vp-p（±155Vp），更大输出电流 2.12Ap。
液晶面板显示
操作面板液晶显示，设备状态及参数动态显示，交互界面一目了然，简洁易懂。
电压增益
电压增益数控 0~100 倍可调，具体分为粗调（1step）和细调（0.1step）两种。结合液晶面板增益的显示，能够快速调整至需要的电压值。
应用领域
用于无损检测
用于软磁材料测试
用于变压器测试
用于各类半导体测试
型号 | ATA-4051C |
输出形式 | 单端输出 |
带宽（-3dB） | DC~500kHz |
更大输出电压 | 310Vp-p（±155Vp） |
更大输出电流 | 0.75Ap（DC~50Hz） |
2.12Ap,1.5Arms（>50Hz） | |
更大输出功率 | 328.6Wp |
保险丝 | 8A/250V |
电压增益 | x0~100（0.1 step/1 step） |
负载 RL 上限 | ≥206Ω（DC~50Hz） |
≥72.5Ω（>50Hz） | |
压摆率 | ≥345V/μs |
直流偏置 | ±150V（0.1V step/1V step） |
输出阻抗 | 0.625Ω+1.2μH |
输入电阻 | 50Ω/100kΩ |
输入幅度 | 0~10Vp-pMAX |
输出电压误差 | ≤±3%FS@1kHz |
电压监测 | 100:1 |
谐波失真（THD） | ≤0.1%@1kHz，100Vp-p |
输出电压零点漂移 | ≤±0.02V |
信噪比 | ≥80dB |
输出接口 | BNC |
保护 | 短路保护，过压保护，过温保护 |
信号地 | 与机壳、电源线地相连 |
