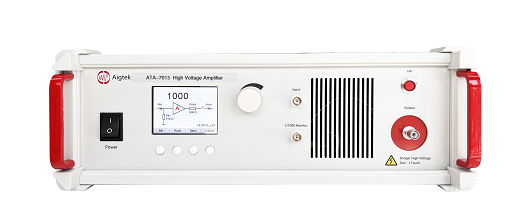

ATA-7015 是一款理想的可放大交、直流信号的高压放大器。单端输出 3kVp-p（±1.5kVp）高压，可以驱动高压型负载。电压增益数控可调，一键保存常用设置， 为您提供了方便简洁的操作选择。
• 单通道
• 带宽（-3dB）DC~80kHz
• 更大输出电压 3kVp-p（±1.5kVp）
• 更大输出电流 40mAp
• 压摆率≥534V/μs
输入 Input
输入为 BNC 接口。
输出 Output
输出为 SHV 射频连接器，更大输出电压 3kVp-p（±1.5kVp）， 更大输出电流 40mAp。
液晶面板显示
操作面板液晶显示，设备状态及参数动态显示，交互界面一目了然，简洁易懂。
电压增益
电压增益数控 0~1000 倍可调。结合液晶面板增益的显示，能够快速调整至需要的电压值。
监测口 Monitor
1/1000 Monitor：此端口电压为输出端口的 1/1000， 监测口为 BNC 接头，可以直接连接到示波器进行输出电压的实时监测。
型号 | ATA-7015 |
通道数 | 单通道 |
输出形式 | 单端输出 |
带宽（-3dB） | DC~80kHz |
更大输出电压 | 3kVp-p（±1.5kVp） |
更大输出电流 | 20mAp（DC~50Hz） |
40mAp（>50Hz） | |
更大输出功率 | 60Wp |
保险丝 | 4A/250V |
电压增益 | x0~1000（1 step/10 step） |
负载RL 上限 | ≥74.5kΩ（DC~50Hz） |
≥37kΩ（>50Hz） | |
输出电阻 | 500Ω |
压摆率 | ≥534V/μs |
输出电压误差 | ≤±1%@(DC,1.5kV) |
输入电阻 | 10kΩ |
电压监测 | 1000:1 |
输入幅度 | 0~10Vp-pMAX |
谐波失真（THD） | ≤1%@1kHz,2.4kVp-p |
输出电压零点漂移 | ≤±1V |
输出接口 | SHV 射频连接器 |
保护 | 过流保护 |
信号地 | 与机壳、电源线地相连 |
