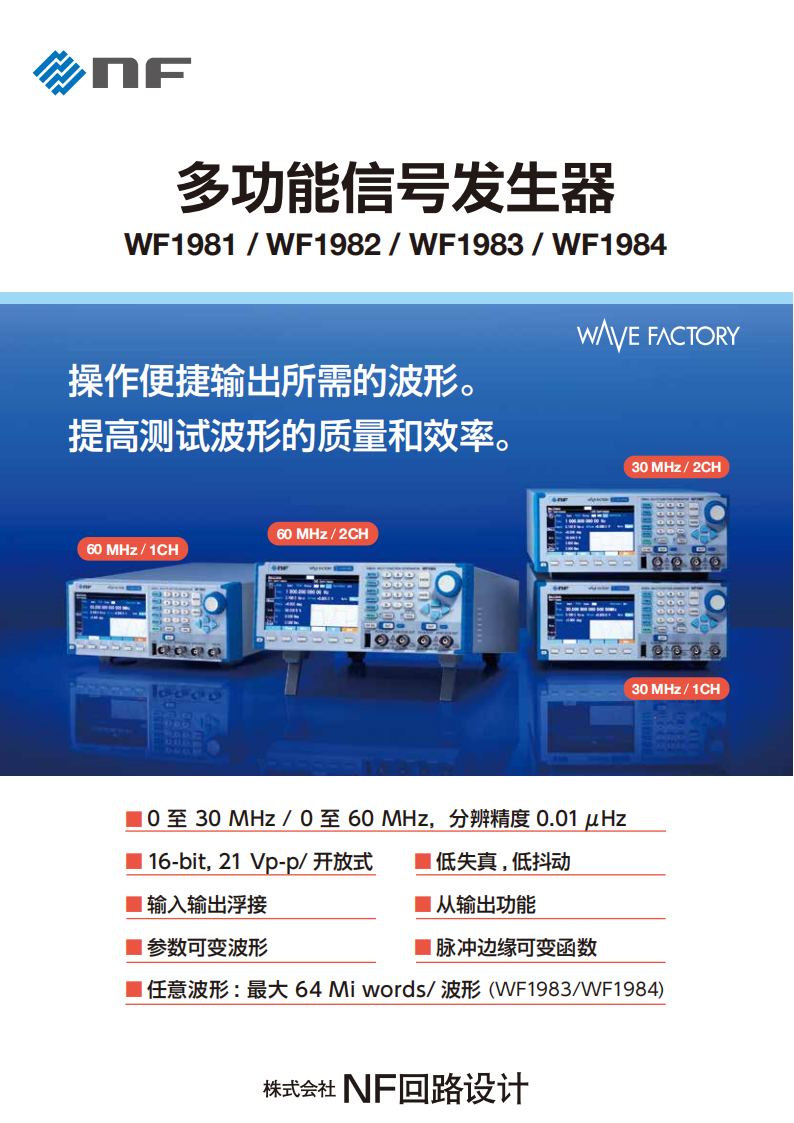

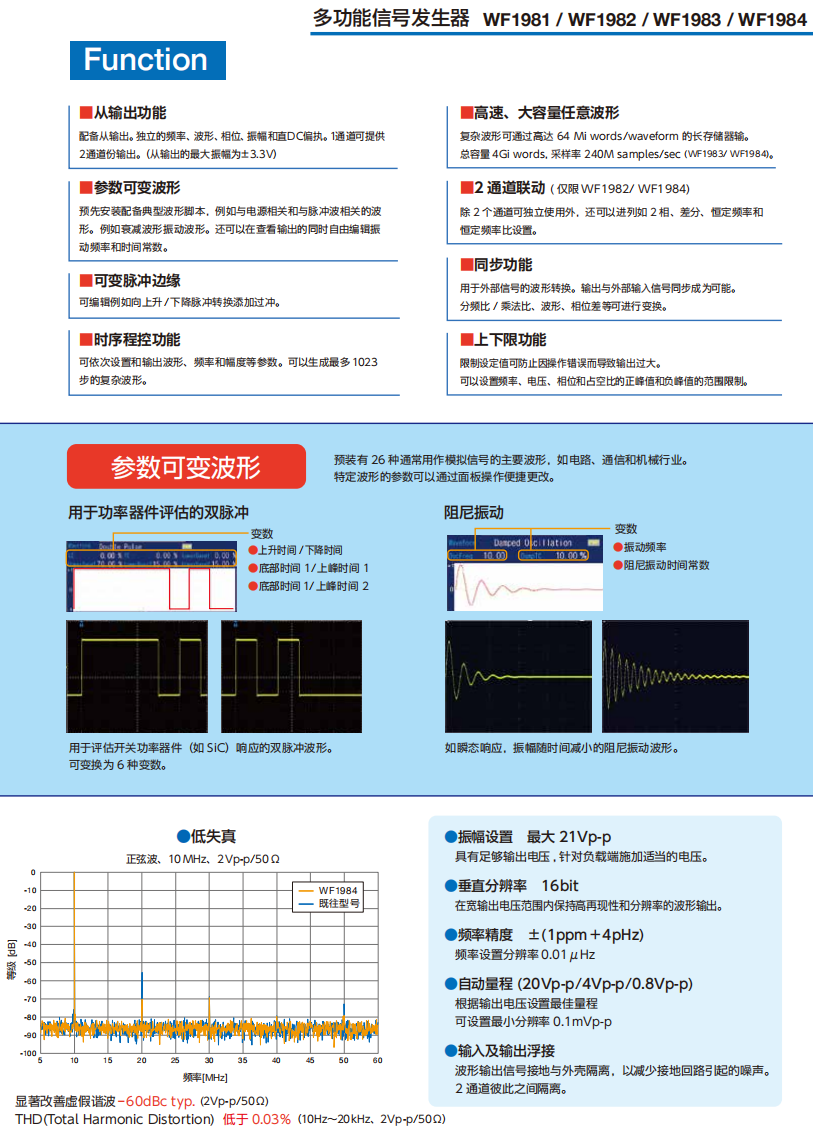

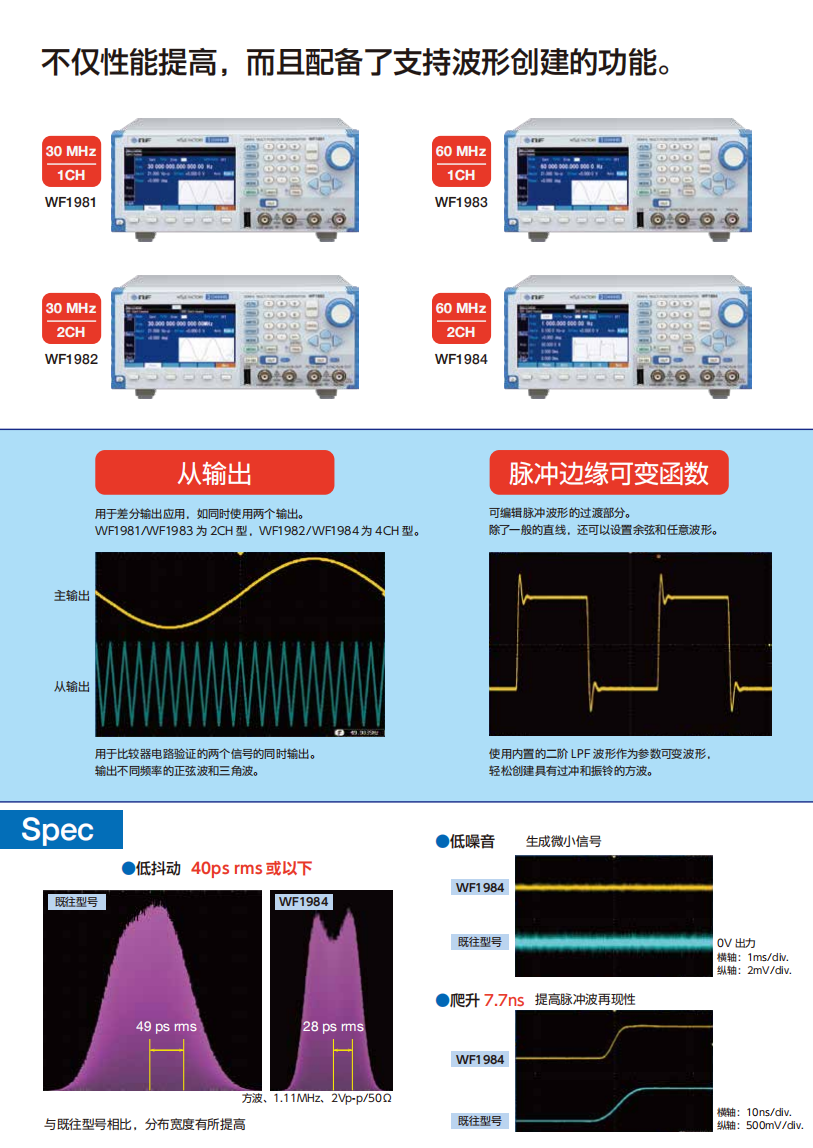

| 型号 | WF1981 | WF1982 | WF1983 | WF1984 | ||
| 振荡频率 | 0~30 MHz | 0~60 MHz | ||||
| 通道数量 | 1 | 2 | 1 | 2 | ||
| 垂直分辨率 | 16 bit | |||||
| 波形频率范围 | 正弦波 | 0至30 MHz | 0至60 MHz | |||
| 总谐波失真 | 0.03%或低于typ. | |||||
| 方波 | 0至15 MHz | 0 至 3 0 M H z | ||||
| 占空比 | 0 .0000%至99 .9999%,分辨率0 .0001 % | |||||
| 抖动 | 40 ps rms或低于typ. | |||||
| 脉冲波 | 0至15 MHz | 0 至 3 0 M H z | ||||
| 脉冲宽度 | 20 ns至99.9999 Ms,分辨率低于周期的0.0001 %或0.01 ns | |||||
| 占空比变量 | 0 . 0001%至99 . 9999%,分辨率0 . 0001% | |||||
| 上升/下降时间 | 7.7 ns至59.03 Ms,分辨率4 digits或0.01 ns | |||||
| 边缘波形 | 余弦、直线、参数可变波形和任意波形 | |||||
| 斜波 | 0 至 5 M H z | 0 至 1 0 M H z | ||||
| 参数可变波形(26种) | 0 至 5 M H z | |||||
| 噪音 | 高斯分布,等效带宽:从Full/30 M/10 M/3 M/1 M/300 k/100 kHz当中选择 | |||||
| DC | 频率设置无效,±10.5V | |||||
| 任意波 | 0至5 MHz(受样本数量和采样率的限制) | 0至15 MHz(受样本数量和采样率的限制) | ||||
| 频率设置精度 | 0.01 μHz | |||||
| 任意波长度/保存波形总量 | 16 words至32 Mi words /4 Gi words | 16 words至64 Mi words /4 Gi words | ||||
| 输出振幅设定 | 0 Vp-p至21 Vp-p/开放,0 Vp-p至10.5 Vp-p/50 Ω分辨率0.1 mVp-p/开放 | |||||
| 振荡模式 | 触发模式 | 自动连发、触发连发、门控和触发门控 | ||||
| 扫频振荡 | 频率、相位、振幅、直流偏移和占空比。 | |||||
| 内部变调/外部变调 | FM,F SK, PM,PSK, AM, DC偏执变调和PW M | |||||
| 触发加变调/扫频加变调 | 在触发模式或扫频模式下使用变调功能 | |||||
| 时序程控 | 时序程控参数:波形、频率、相位、振幅、DC偏执和方波占空比 时序程控时间设置范围:0.1 ms至1,000s,更大步数:1023 | |||||
| 2通道操作 | — | 两路独立,两相位,恒定频差, 恒定频率比,差分输出 | 两路独立,两相位,恒定频差, 恒定频率比,差分输出 | |||
| 多台联机 | 最多以主/从(包括主机)的形式6台联机 | |||||
| 同步振荡功能 | 30 Hz×m至5 MHz/n(m:分频比,n:倍增比) | |||||
| 同步输出/从输出 | 各种同步信号/内部变调信号/子波形 | |||||
| 基本相位同步 | 在输出波形的内部参考相位的零度处上升的方波 | |||||
| 内部变调波形 | 内部变调功能使用的变调波形 | |||||
| 从输出 | 与主输出相对独立的模拟波形。相位对于参考相位同步信号是可变的,并且幅度和偏执也是可调节的。可用波形:正弦波、方波、斜波、上升斜波、下降斜波、噪声和任意波形。 | |||||
| 输出输入浮接 | 波形输出、同步/从输出和外部变调/加法输入的信号接地与外壳绝缘。 | |||||
| 通信界面 | USB/LAN | USB/LAN/GPIB | ||||
| 应用软件 | 时序程控编辑/任意波形编辑 | |||||
| 电源/耗电功率 | AC100V至240V/50VA或低于|AC100V至240V/万5VA或低于 | AC100V至240V/50VA或低于 | AC100V至240V/75VA或低于 | |||
| 外观尺寸/质量 | 215(W)×88(H)×306(D)mm (不含凸起部分)/约.1.8 kg(主机,不包括附件) | |||||
