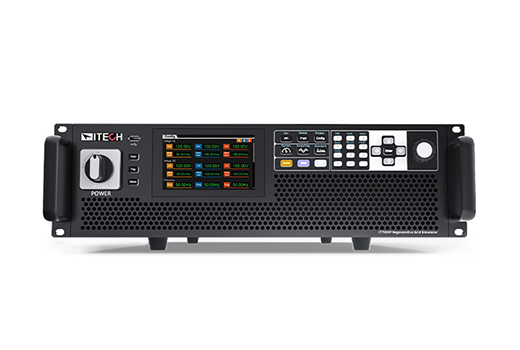

IT7900EP系列高性能回馈式电网模拟器提供用户领先的一体化测试解决方案，全系列采用碳化硅(SiC)技术，可以是一台大功率交 流电源，也可以作为电网模拟器和全四象限功率放大器使用，同时也是一台回馈式的交/直流电子负载。全四象限运行，高效的回馈 能力可以将电能无污染的回馈电网，满足环保需求的同时也节省了大量用电和散热成本。紧凑式、模块化、高效率的结构设计，使 IT7900EP可以在3U的体积内提供21kVA的功率，主从并联更可扩展功率至1MVA以上。采用基于彩色触摸屏的用户界面，可以直接定 义不同波形，丰富的操作模式满足用户单相，三相，反相的测试需求，为测试提供了较高的灵活性，可以广泛应用于光伏、储能系统、 新能源汽车等多个领域。
采用碳化硅(SiC)技术
高功率密度，3U可达21kVA
电压可达350 VL-N
高效的能量回馈
主从均流，并机可达1MVA以上
内建丰富的波形数据库
支持单相/三相/反相/反相模式下电压可扩展至200% 额定电压
支持NORMAL/LIST/SWEEP，任意一种模式均可以叠 加Surge&Sag功能
触摸屏设计，简洁的UI界面
相位角0~360°可设
高达50次的谐波模拟和分析功能，内置IEC61000-3-2/3-12等测试法规 *1
可模拟任意波形输出，支持CSV文件导入波形
内置USB/CAN/LAN/数字IO，选配GPIB/模拟量&RS232接口
多种保护功能，包括自动清保护、瞬时过电压保护POVP、 软件看门狗等
支持CANopen*2、Modbus、LXI、SCPI等多种通讯协议
| IT7921EP-350-105 | |||
| 输入参数(接电 | 网侧) | ||
| AC输入 | 接线方式 | 3 phase 3wire+ground(PE) | |
| 线电压 | RMS (200V～220V)±10%*1(380V～480V)±10% | ||
| 线电流 | RMS | <47A | |
| 视在功率 | <24.4kVA | ||
| 频率范围 | 45～65Hz | ||
| 功率因数 | typ | 0.98 | |
| 输出参数(接EU AC输出 | T侧)(电网模拟器模式) | ||
| 输出电压 | VLN*2 | 0～350V | |
| VLL | 0～606V(3phase)/0～700V(reverse) | ||
| 输出电流 | RMS | 105A(lphase)/35A(3phase/reverse) | |
| Crest Factor*3 | 6 | ||
| Peak 315A(1phase)/105A(3phase/reverse) | |||
| 输出功率 | Per Phase/Per Channel | 7kVA | |
| Max.Power | 14kVA(reverse phase)/21kVA(lphase/3phase) | ||
| 电压设定 | |||
| 范围 | 0~350V(1phase/3phase)/0~700V(reverse) | ||
| 分辨率 | 0.01V | ||
| 精度 | <0.1%+0.1%F.S. (16Hz~500Hz)/<0.1%+(0.2%*kHz)F.S. (500.01Hz~2.4kHz) | ||
| DC失调电压 | typ | 0.02Vdc | |
| 电流设定 | |||
| 范围 | RMS | 105A(1phase)/35A(3phase/reverse) | |
| 分辨率 | 0.01A | ||
| 精度 | <0.1%+0.2%F.S. (16Hz~150Hz)/<0.2%+0.3%F.S. (150.01Hz~500Hz)/<0.3%+(0.6%*kHz)F.S(500.01Hz~2.4kHz) | ||
| 频率 | |||
| 设定范围 | 16~500Hz(Low*4)/16～2.4k(High*4) | ||
| 设定分辨率 | 0.01Hz | ||
| 设定精度 | 0.01%(16Hz~500Hz)/0.1%(500.01Hz~2.4kHz) | ||
| 波形合成 | 50/60Hz | upto 50 orders | |
| 相位 | |||
| 设定范围 | 0～360° | ||
| 设定分辨率 | 0.01° | ||
| DC输出 | 电压设定 | ||
| 范围 | -499~499Vdc(1phase)/-998～998Vdc(reverse) | ||
| 分辨率 | 0.01V | ||
| 精度 | <0.1%+0.1%F.S | ||
| 电流设定 | |||
| 范围 | -35~35Adc(reverse)/-105~105Adc(1phase) | ||
| 分辨率 | 0.01A | ||
| 精度 | <0.1%+0.2%F.S. | ||
| 更大功率 | |||
| 功率 | Per Channel | 7kW | |
| 反向模式功率 | Max.Power(reverse phase) | 14kW | |
| 总功率 | Max.Power(1phase) | 21kW | |
| 电压稳定度 | 线调节率 | <0.05%F.S. | |
| 负载调节率*5 | <0.05%+0.05%F.S. (DC,16Hz~500Hz)/<0.05%+(0.1%*kHz)F.S(500.01Hz~2.4kHz) | ||
| THD*6 | <0.5%(16Hz～100Hz)/<1%(100.01Hz～500Hz)/<1%+(1%*kHz)F.S. (500.01Hz~2.4kHz) | ||
| 电压纹波 | RMS | <0.4V | |
| 动态响应*7 | typ | 200us | |
| 可编程阻抗 | 电阻设定范围 | 01000mQ(3phase)/0~333.333mQ(1phase)/0~2000mQ(reverse) | |
| 电感设定范围 | 0~1000uH(3phase)/0~333.333uH(lphase)/0~2000uH(reverse) | ||
| 孤岛 | 有功设定范围 | 0~7kW(3phase)/0~21kW(lphase)/0~14kW(reverse) | |
| 感性无功设定范围 | 0~7kVar(3phase)/0~21kVar(lphase)/0~14kVar(reverse) | ||
| 容性无功设定范围 | 0~7kVar(3phase)/0~21kVar(1phase)/0~14kVar(reverse) | ||
| 电阻设定范围 | 1~10000(3phase)/0.333~333.3330(1phase)/2~2000Ω(reverse) | ||
| 电感设定范围 | 1~5000mH (3phase)/0.333～1666.667mH(1phase)/2~10000mH(reverse) | ||
| 电容设定范围 | 0.001~5mF(3phase)/0.003～15mF(1phase)/0.001～2.5mF(reverse) | ||
| 电压爬升率 | ≥2V/μs with full-scale programmed voltage step | ||
| 输出隔离 | 550Vac | ||
